Nastavte šikmý trám v nastavení nástroje, nebo vytvořte šikmý trám ve 3D okně.

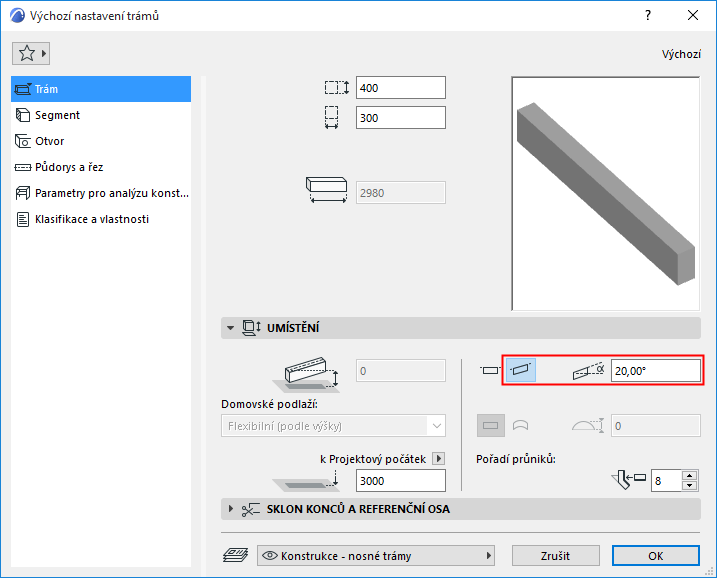

Nastavení úhlu sklonu v nastavení trámu
- V nastavení trámu (na stránce Trám, záložce Umístění), nebo v infopaletce klikněte na ikonu šikmého trámu.
- Zadejte úhel sklonu trámu ve stupních.
Úhel je měřen od počátečního bodu trámu a jeho hodnota musí být mezi -89° a +89°.
- V Info paletce vyberte metodu vložení a umístěte trám.
Vložení trámu na dvě kliknutí
- V infopaletce zvolte geometrickou metodu segment.
- Zadejte kliknutím konce trámu.

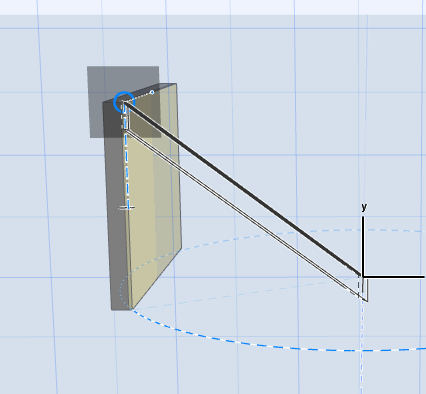

- Ve 3D okně:
- Koncové body můžete přichytit k existujícím prvkům.
- Podržení klávesy Shift přichytíte kurzor k pracovní rovině
Poznámka: Pokud má trám daný úhel sklonu (v okně nastavení nebo v infopaletce), trám si úhel zachovává bez ohledu na další omezení.

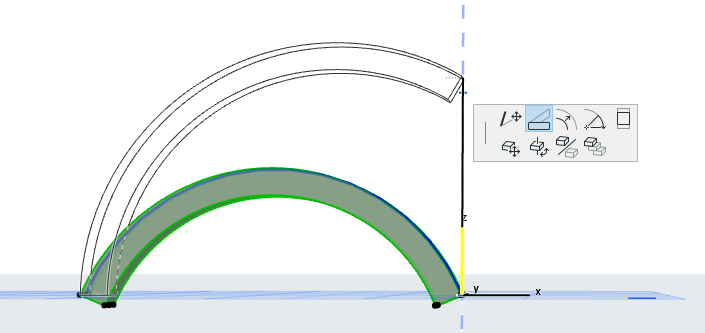

Zešikmen může být také existující trám zakřivený ve svislé rovině.
