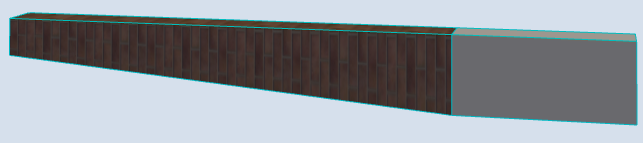

Zkosený trám nebo segment

Můžete vymodelovat zkosený trám nebo zkosit libovolný segment trámu.

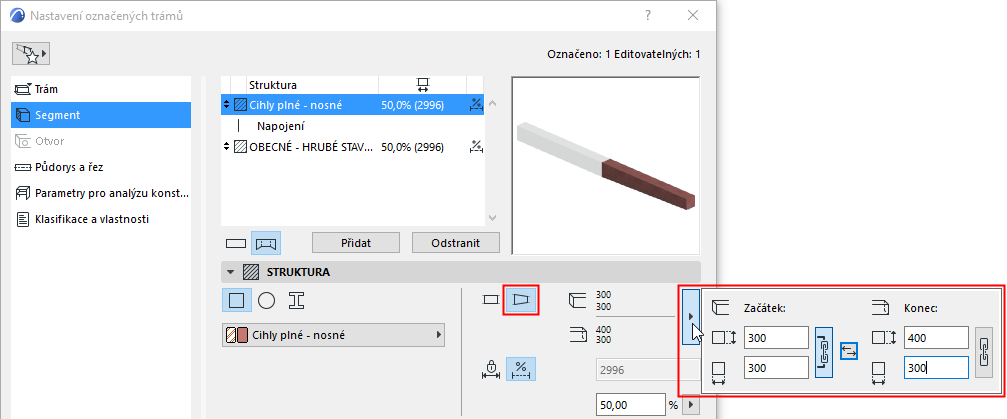

Na stránce Segment v nastavení trámu. (Pokud je trám složený z více segmentů, vyberte segment, který chcete zkosit.)

1. V záložce Struktura vyberte možnost "Zkosený rozměr".
2. Po rozkliknutí okna nastavení rozměrů zadejte velikosti počátečního a koncového průřezu zkoseného trámu (segmentu).
   • Aktivací ikony řetězu můžete nastavit stejnou hodnotu výšky/šířky průřezu.
   • Ikonou šipek obrátíte směr zkosení.
