Zobrazení trámu v půdorysech a řezech

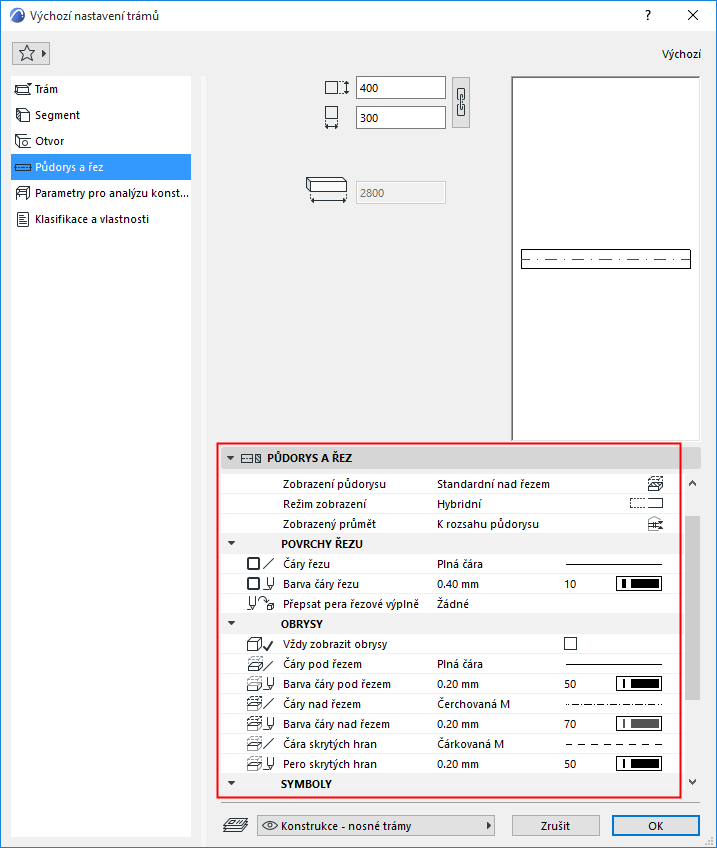

Určete na stránce Půdorys a řez v nastavení trámu.
Viz Zobrazení prvků v půdorysech a řezech.
Režim zobrazení

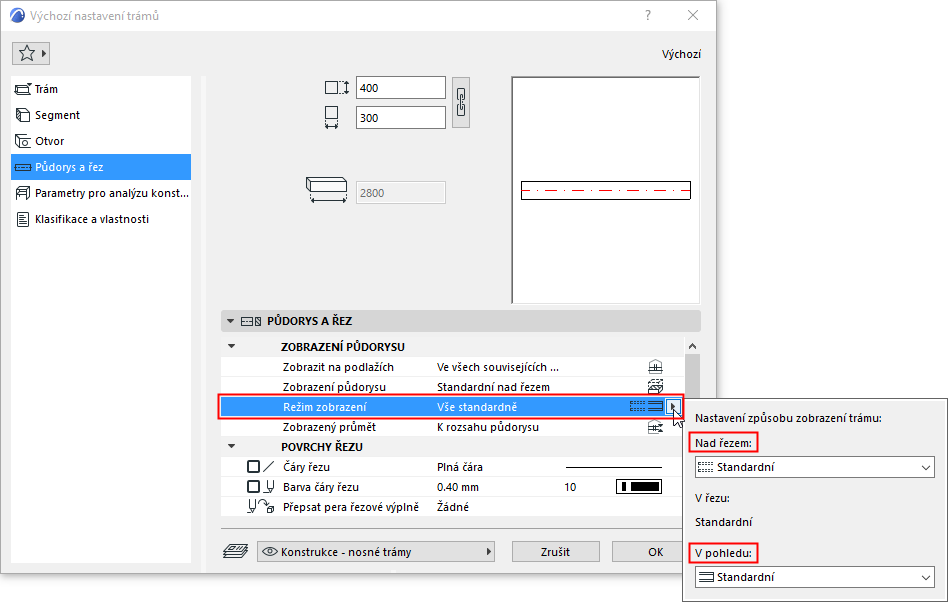

Po výběru volby Zobrazení půdorysu můžete v roletce Režim zobrazení nastavit detaily způsobu zobrazení trámu v různých pozicích (nad řezem, v pohledu): buďto obecné, nebo standardní.
Části trámů v řezu vždy používají standardní způsob zobrazení.
- Volby jsou dostupné v závislosti na nastavení Zobrazení půdorysu nastaveného výše; některé části prvků nemusí být vidět, proto není možné nastavit jejich režim zobrazení.
Obrysy
- Vždy zobrazit obrysy: Obrysy trámu budou zobrazeny i v případě, že ve Volbách zobrazení modelu je zobrazení obrysů trámů vypnuté.
Čára skrytých hran

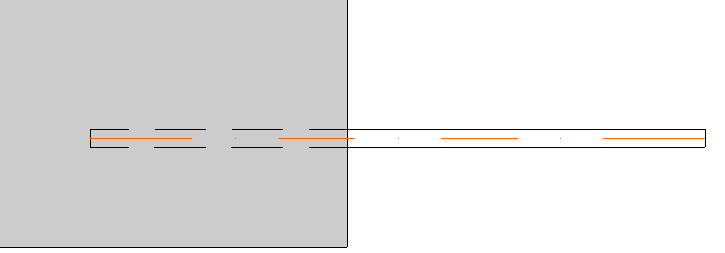

Zvolte atributy pro vykreslování skryté čáry. Skrytá čára je používaná pro zobrazení trámu pod deskou - pokud je tato volba aktivní ve Volbách zobrazení modelu.
Viz Volby zobrazení modelu pro konstrukční pohledy.

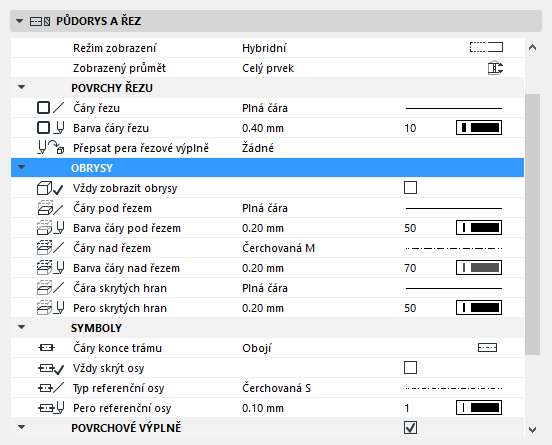

Pomocí těchto ovládacích prvků určujete nastavení komponentů symbolů trámu.
- Čáry konce trámu: Tyto volby umožňují zobrazovat a skrývat jednu nebo obě koncové čáry trámu. (Koncová čára je obrysová čára kolmá k délkové ose trámu.)
- Vždy skrýt osy: Osa trámu bude zobrazena i v případě, že ve Volbách zobrazení modelu je zobrazení os zapnuté.
- Vyberte typ a pero čáry pro zobrazení referenční osy trámu.
