Vytvoření samostatné střešní roviny ve 3D okně
Poznámka: Vedle kreslení střech podle návodů popsaných níže můžete označit složenou střechu a rozdělit ji na více samostatných střešních rovin příkazem Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.
Tento způsob použijte v případě, kdy chcete střechu přichytit k již vytvořeným prvkům.
- Vyberte nástroj střecha.
- V nastavení střechy nebo Infopaletce zadejte základní parametry (např. sklon, povrchové materiály, přesah střechy).
- V Infopaletce zvolte konstrukční metodu samostatná střecha.
- Zvolte si jednu ze tří konstrukčních metod kreslení (polygon, obdélník, natočený obdélník)

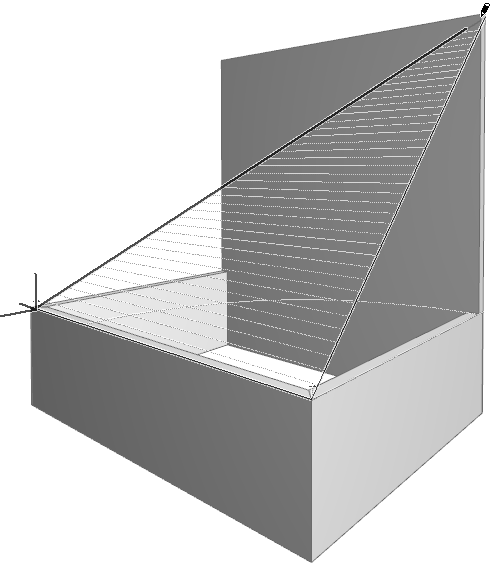

- Kliknutím na tři různé body v prostoru určete směr střešní roviny. První dva body budou představovat referenční čáru.

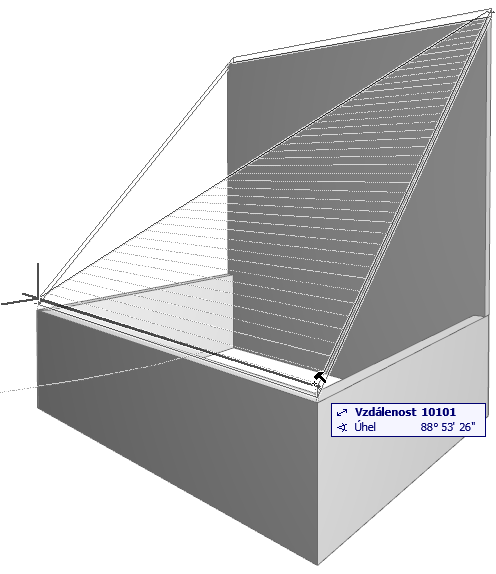

- Nakreslete obrys střechy. Když se vrátíte do prvního bodu, objeví se kurzor ve tvaru kladívka. Kliknutím polygon uzavřete.

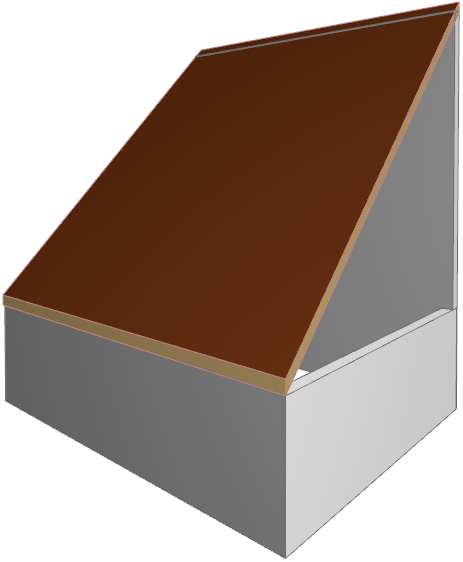

- Střecha je vygenerována.
