Mansardová střecha

Pokud chcete vytvořit mansardovou střechu, potřebujete dvě různé úrovně s různými sklony střechy.

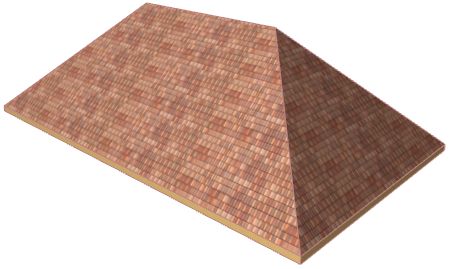

1. Začněte s normální valbovou střechou.





2. Vyberte střechu.

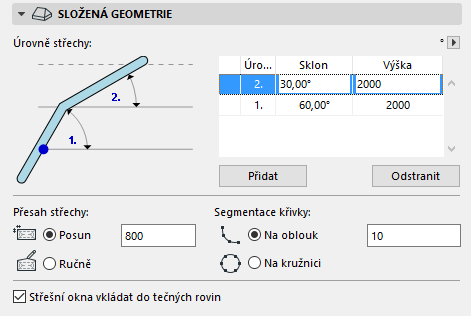

3. Novou úroveň vytvoříte v nastavení střechy na panelu složená geometrie kliknutím na možnost přidat.





4. Upravte sklony obou úrovní. V tomto případě je první - strmější - sklon 60 stupňů. Horní - plochá - 30 stupňů.
5. Výšku první úrovně upravte tak, aby končila (a druhá úroveň začínala) ve 2000 mm.





6. Na panelu model nastavte povrchové materiály podle potřeby.
7. Stejně tak upravte všechna ostatní potřebná nastavení. V našem případě jsme nastavili přesah střechy na 0.

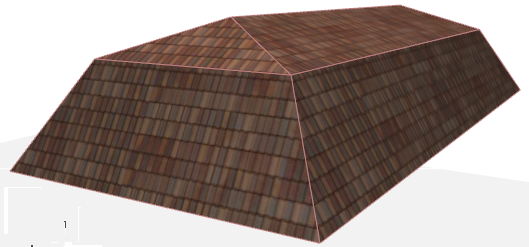

8. Klikněte na OK. Mansardová střecha je hotová.









Podle potřeby můžete měnit nastavení jednotlivých střešních rovin použitím možnosti vlastní nastavení roviny z nabídky v plovoucí paletce.

Viz Úprava střešních rovin.

Můžete například změnit roviny na obou koncích horní úrovně střechy tak, aby vznikly štíty.

Viz Valbová střecha s ozdobným štítem.

Můžete také upravovat tvar úrovní střechy.

Viz Úprava úrovní střechy.
