Křížená sedlová střecha

Tuto střechu vytvoříte napojením dvou samostatných sedlových střech.

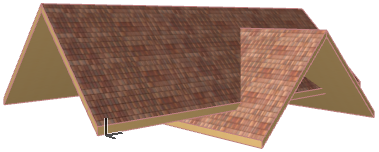

1. Začněte vytvořením dvou samostatných sedlových střech umístěných nad sebou jako je na obrázku:





   Jak vytvořit sedlovou střechu najdete zde: Sedlová střecha.

   Referenční čáry každé střechy upravte tak, aby měly střechy požadovaný tvar.

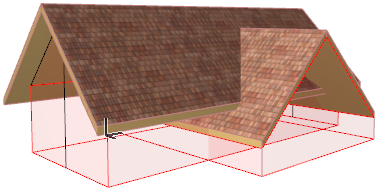

2. Než budete střechy napojovat, zobrazte jejich operační hmoty Zobrazení > Volby zobrazení > Operační hmoty. Nyní můžete vidět, jak budou střechy vzájemně ořezány.

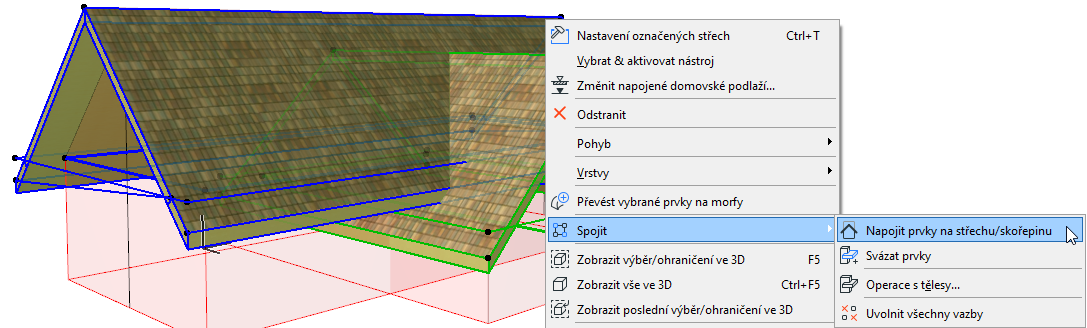

3. Obě střechy vyberte. Z kontextové nabídky vyberte volbu Připojit, pak napojit prvky na střechu/skořepinu.

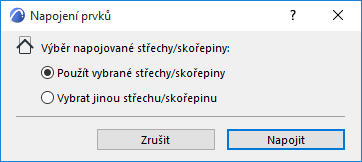

4. Pokud chcete střechy napojit, nechte nastavení v okně, které se objeví, jak je a klikněte na napojit.

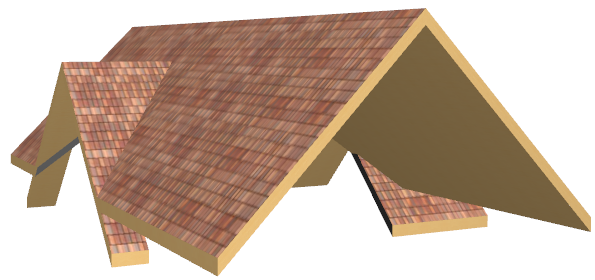

5. Prohlédněte si výsledek. Můžete vidět, že některé kousky střechy zůstaly neořezané.

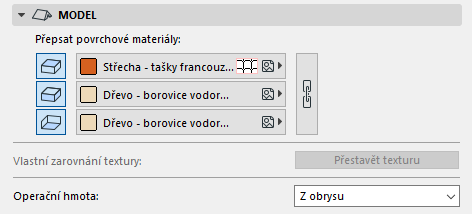

   Důvodem jsou operační hmoty obou střech, které vycházejí z referenčních čar střech: toto je nastaveno na panelu model v nastavení střechy:









   toto je důvod, proč jsou části střechy, mimo tyto operační hmoty, nenapojené.

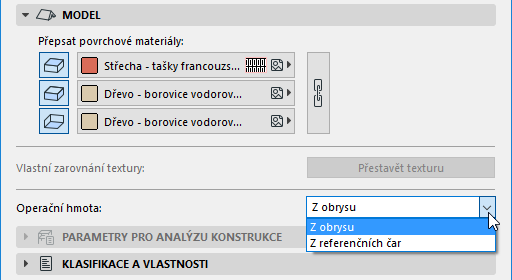

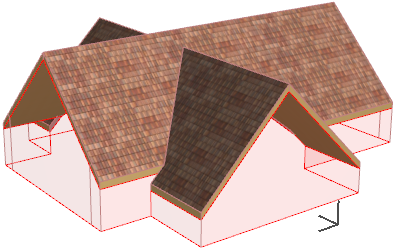

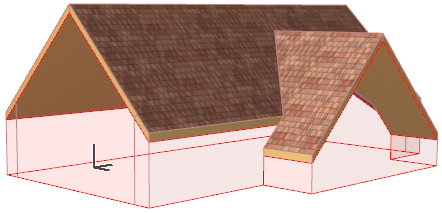

6. Chybu jednoduše odstraníte, pokud nastavíte operační hmoty střech “z obrysu.” Podívejte se, jak se napojení změnilo.









Napojení není třeba opakovat; vazba je automaticky aktualizována.

Viz také Napojení více označených prvků: Automatické napojení.
