Vazba prvků pro napojení

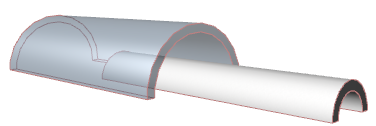

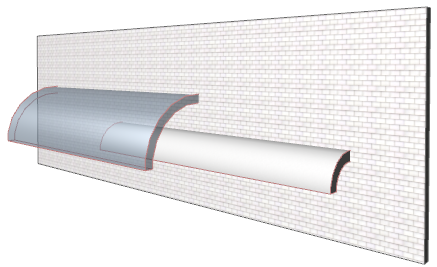

Máte například dvě takovéto skořepiny a skrz ně prochází zeď.



Chcete zeď napojit tak, aby nepřečnívala přes žádnou z nich. Chcete ale, aby skořepiny zůstaly tak, jak jsou.

Řešením je spojení operačních hmot skořepin, aby nedošlo ke vzájemnému napojení skořepin. Tyto spojené operační hmoty pak umožní napojit zeď v jediném kroku.

1. Vyberte obě skořepiny.

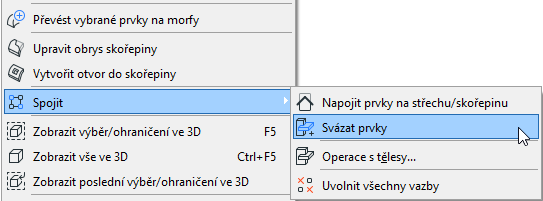

2. Z kontextové nabídky vyberte Spojit > Svázat prvky (nebo 3D model > Vazby prvků a konstrukcí > Svázat prvky).





Spojili jste operační hmoty, aniž by došlo k ořezání jakékoli části skořepin samotných.

Nyní můžete sloučené - ale nezměněné - skořepiny použít při automatickém napojení zdi:

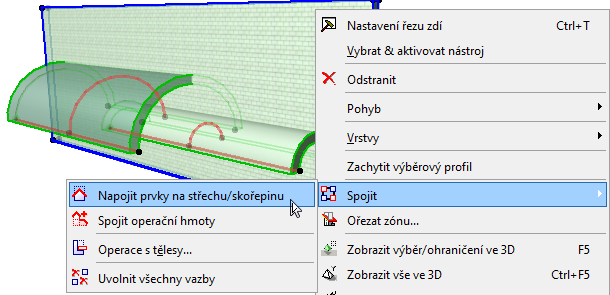

1. Vyberte zeď a skořepiny najednou.
2. Z kontextové nabídky vyberte volbu Připojit, pak napojit prvky na střechu/skořepinu.(Také ve standardní nástrojové paletce).





3. V okně, které se objeví, klikněte na napojit.

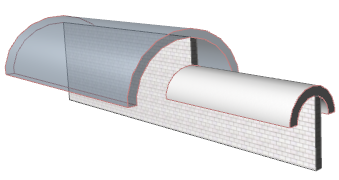

4. Prohlédněte si výsledek ve 3D.
