3D zobrazení

MEP Designer dokáže zobrazit rovnoběžné (axonometrické) zobrazení a perspektivní zobrazení.

Rovnoběžné zobrazení automaticky zobrazuje celý model ve středu vašeho pohledu. Perspektivní zobrazení je definováno bodem pohledu a určitým cílem

Když je aktivní 3D okno, obsahuje 3D náhled navigátora miniaturní znázornění pohledu celého projektu. To umožňuje rychlou změnu Nastavení 3D zobrazení, ať perspektivního nebo rovnoběžného (axonometrického); můžete přizpůsobit zorný úhel nebo změnit axonometrii se zachováním přehledu nad celým projektem.

Viz Náhled navigátora (3D).

Nastavení 3D zobrazení

Toto nastavení otevřete jedním z následujících způsobů:

  • Použijte kontextové menu 3D okna nebo záložky
  • Použijte nástrojové lišty 3D vizualizace nebo Základní 3D navigace
  • Použijte příkazy v menu Zobrazení > Volby zobrazení ve 3D

Název a obsah dialogového okna závisí na typu zobrazení:

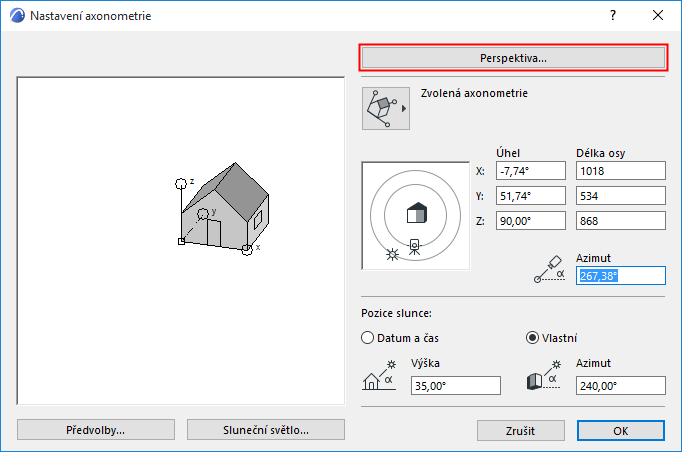

Mezi okny nastavení se můžete snadno přepínat pomocí tlačítka v pravém horním rohu okna Nastavení zobrazení.



Jak se přepínat mezi axonometrickými a perspektivními pohledy

Použijte jeden z následujících postupů:

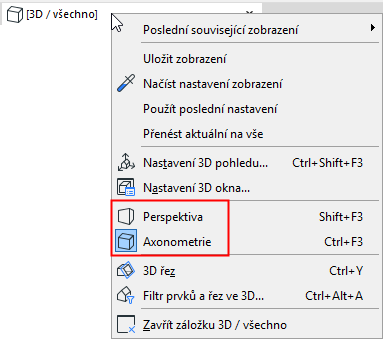

  • Použijte lištu záložek 3D okna

  • Předdefinované klávesové zkratky:

    Ctrl+F3 = axonometrický

    Shift+F3 = perspektivní

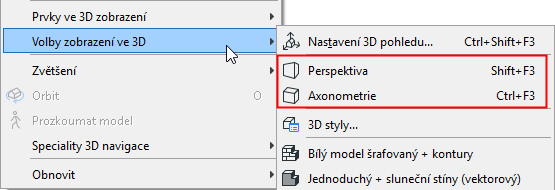

  • Příkazy dostupné výběrem Zobrazení > Volby zobrazení ve 3D:

  • Panel nástrojů 3D vizualizace:

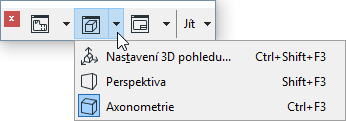

  • Panel nástrojů Mini-Navigátor

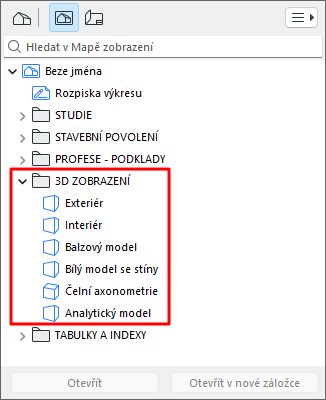

  • Navigátor:


Jak uložit 3D zobrazení

Jednotlivá zobrazení vytvořená v 3D okně můžete ukládat následujícím způsobem:

  • Použijte běžné příkazy pro uložení zobrazení z kontextové nabídky v Navigátoru nebo lišty záložek. Vytvoříte tak zobrazení (perspektivní nebo axonometrický) podle aktuálního zobrazení ve 3D okně. Nové zobrazení se přidá do mapy zobrazení Navigátoru.
  • Přidejte aktuální perspektivu do mapy projektu pomocí příkazu Zobrazení > Speciality 3D navigace > příkaz Vložit kameru do dráhy. Kamera zachycující aktuální perspektivu se zobrazí také v půdorysu.

    Viz také Kamery.

  • Přidejte aktuální axonometrické (rovnoběžné) zobrazení mezi předdefinované pohledy pomocí příkazů Zobrazení > Speciality 3D navigace > Přidat aktuální pohled.

    Viz také Předvolená zobrazení a Speciality 3D navigace.
