Zobrazení modelu (Body zobrazení)

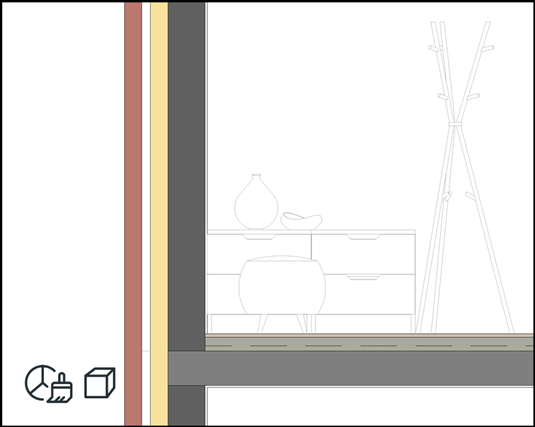

Prvky v řezu

Vyberte, jak se mají zobrazovat řezané prvky.

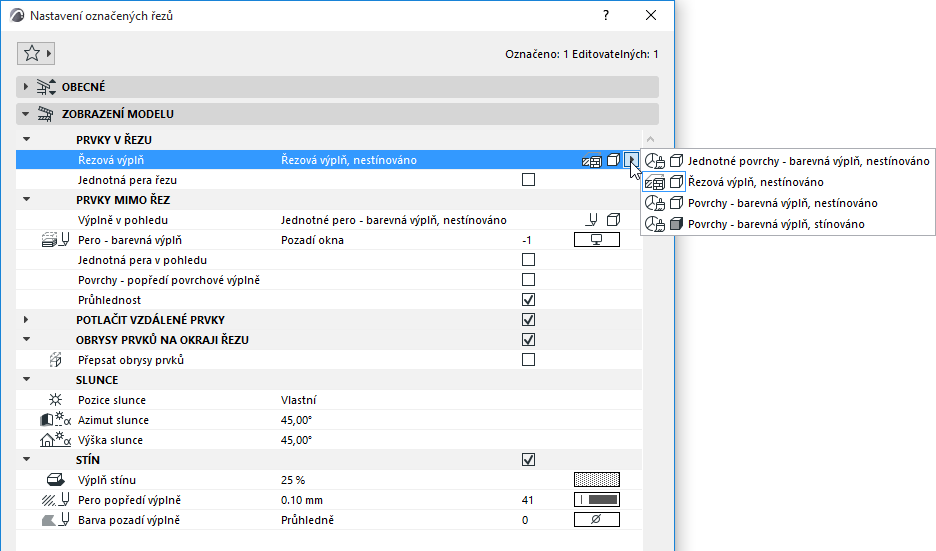

ŘEZOVÁ VÝPLŇ PRVKŮ

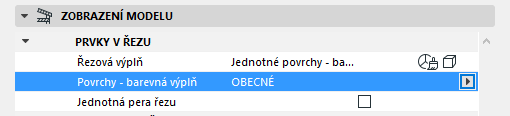

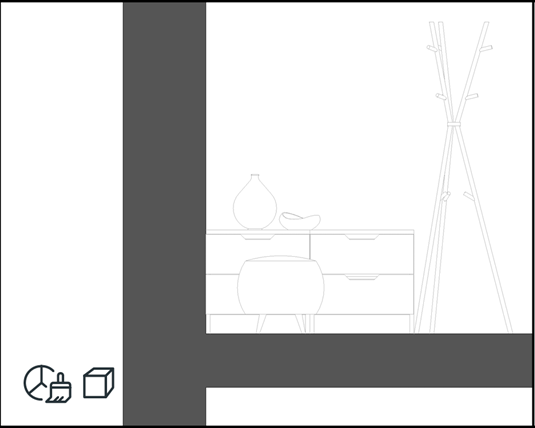

Jednotné povrchy - barevná výplň,nestínováno   Použije jeden povrchový materiál pro zobrazení všech řezaných prvků. V nastavení povrchy - barevná výplň vyberte barvu.

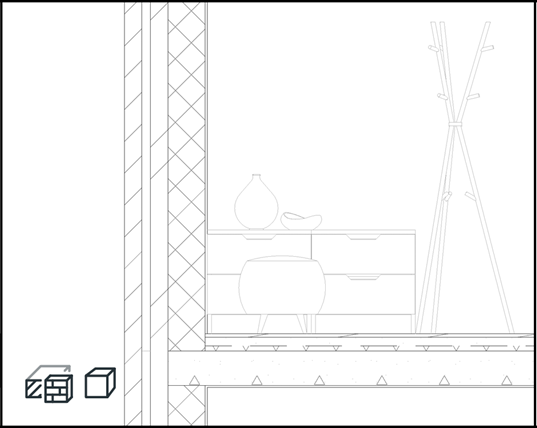

Řezová výplň, nestínováno   Řezová výplň stavebního materiálu.

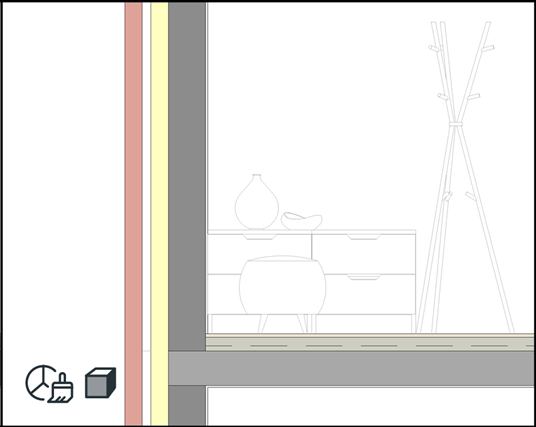

Povrchy - barevná výplň, nestínováno   Povrchové materiály stavebních materiálů
Povrchy - barevná výplň, stínováno   Povrchové materiály stavebních materiálů

Jednotná pera řezu

Použije stejné pero pro všechny řezané prvky (nastavení pro čáru řezu a popředí a pozadí výplní).

Prvky mimo řez

Nastavte atributy prvků v pohledu.

PRVKY MIMO ŘEZ

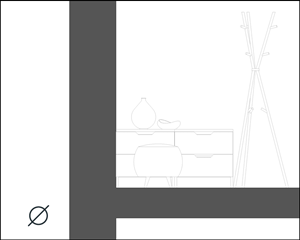

Nic   Povrchy v pohledu nebudou zobrazeny žádnou barvou.

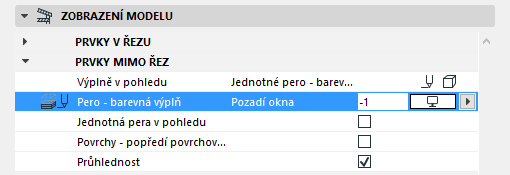

Jednotné pero - barevná výplň, nestínováno   Vyplní všechny prvky v pohledu stejnou barvou. V nastavení pero - barevná výplň vyberte barvu.

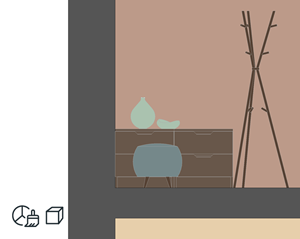

Povrchy - barevná výplň, nestínováno   Povrchové materiály stavebních materiálů (bez stínování)

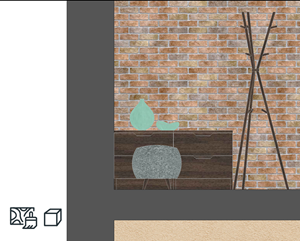

Povrchy - texturová výplň, nestínováno   Textury povrchových materiálů stavebních materiálů (bez stínování)

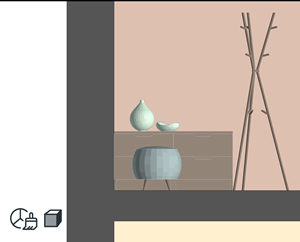

Povrchy - barevná výplň, stínováno   Povrchové materiály stavebních materiálů (se stínováním)

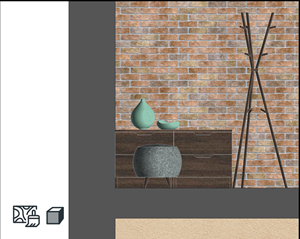

Povrchy - texturová výplň, stínováno   Textury povrchových materiálů stavebních materiálů (se stínováním)

Jednotná pera v pohledu

Všechny hrany v pohledu se zobrazují stejným perem. Pero vyberte v nastavení níže.

Povrchy - popředí povrchové výplně

Zobrazí také 2D povrchovou výplň povrchových materiálů. (Nastavena může být pro každý z povrchových materiálů.)

Průhlednost

Zobrazí průsvitné povrchové materiály (např. sklo) jako průhledné.

Potlačit vzdálené prvky

Po zaškrtnutí políčka se oblast prvků v pohledu rozdělí na "blízké" a "vzdálené" části.

Vzhled vzdálené oblasti můežte odlišit jiným nastavením per a výplní.

Nastavení hranice mezi "blízkou" a "vzdálenou" oblastí se provádí graficky v půdorysu, posunutím značky řezu.

Značka vzdálené oblasti je pouze pro zobrazení na obrazovce.

• Zobrazit nebo skrýt ji můžete v Zobrazení > Volby zobrazení > Rozsah značek
• Její typ čáry/barvu můžete změnit v nabídce Volby > Pracovní prostředí > Volby zobrazení > Barva zdrojové značky.

OBRYSY PRVKŮ NA OKRAJI ŘEZU/POHLEDU

Po zaškrtnutí políčka můžete vybrat pero pro okraje prvků, které pokračují dále za vodorovný rozsah řezu.

Tento obrys je hranice prvku v zobrazení řezu, ale prvek zde reálně nekončí.

Vyberte typ čáry a pero obrysu.

Slunce

Pozice slunce:

Vyberte jednu ze dvou pozic slunce vzhledem k čáře řezu/pohledu:

• Jako ve 3D okně: Pomocí této volby můžete převzít pozici slunce nastavenou v okně Nastavení 3D zobrazení nebo Nastavení perspektivy.

  Viz také 3D okno.

• Vlastní: Pomocí voleb Azimut slunce/Výška slunce můžete nastavit vlastní pozici slunce pro daný řez/pohled.
  Poznámka: Hodnoty, které zadáte se projeví pouze v tomto řezu/pohledu a budou počítány jinak, než hodnoty zadané pro 3D zobrazení/perspektivu.

Azimut Slunce

Azimut je hodnota zadávaná v úhlech. Čára, která je v pravém úhlu k čáře řezu/pohledu znázorňuje nula stupňů. Jakmile zvyšujete azimut, posouvá se slunce doprava - stín se tak prodlužuje doleva.

Pokud nechcete, aby byla viditelná strana budovy zastíněná, použijte azimut v hodnotách mezi -90 a +90 stupňů.

STÍN

Zaškrtnutím tohoto pole aktivujete vektorové stíny slunce.

Stíny nemají obrysovou čáru, ale můžete nastavit jejich vzhled.

Vyberte typ výplně a pera stínů. Nastavení se může lišit pro prvky v pohledu a vzdálené prvky.

Poznámka k průhledným výplním při tisku

Plotry neumějí tisknout průhledné výplně. U výplní používajících textury povrchových materiálů je stínování založeno na použití průhledných výplní - tyto se při tisku budou zobrazovat jako plné.

Výplně zobrazující barvu povrchových materiálů jsou stínovány nastavením jiné barvy a nejsou tímto omezením ovlivněny - při tisku budou vypadat správně.
