Vložení samostatné značky

Poznámka: Tento postup je stejný jako u bodů pohledu nezávislého exteriérového pohledu.

„Nezávislé“ řezy se značkou nebo bez lze vytvořit v některých oknech. Tyto body pohledu nemají zdrojový model; v navigátoru jsou vypsány jako „nezávislé“ body pohledu.

V nezávislém řezu můžete použít 2D nástroje k vytváření a přidávání dalšího obsahu. Použijte kopírování a vkládání k přesunu vybraných položek z průhledového zobrazení do okna kresby ve 2D podobě pro další úpravy.

Chcete-li vytvořit nezávislý řez bez značky, použijte příkaz „Nový nezávislý řez“. Tím vytvoříte prázdný bod pohledu bez značky, ale zobrazený v navigátoru.

Tento příkaz je dostupný:

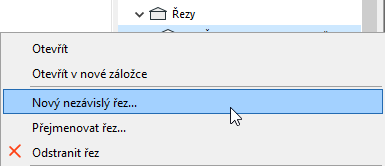

  • v kontextové nabídce řezu v mapě projektu v Navigátoru. Klikněte pravým tlačítkem na tuto položku a z kontextové nabídky vyberte příkaz „Nový nezávislý řez“

  • z menu Dokument > 2D nástroje

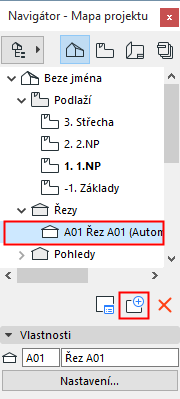

  • ikonou Nový bod zobrazení ve spodní části v mapě projektu Navigátora s označeným řezem v Navigátoru.


Chcete-li tento bod pohledu nezávislého řezu připojit ke značce, vložte do projektu značku připojeného řezu a připojte ji k existujícímu nezávislému řezu.
