Exteriérové pohledy

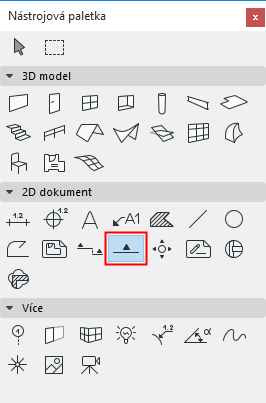

Tento nástroj vytváří pohledy a připojené nebo nepřipojené značky pohledu.
Oproti řezům:
- Exteriérové pohledy většinou „neřežou“ strukturu, ale směřují na řez struktury ze vzdáleného bodu.
- U exteriérových pohledů není u horizontálního rozsahu možnost „nulové hloubky“.
- Značky exteriérových pohledů jsou odlišné od značek řezů; možnosti značky v dialogovém okně Nastavení Exteriérového pohledu se liší od svých protějšků v dialogovém okně Nastavení řezu.
- Oproti čáře řezu se čára exteriérového pohledu zobrazuje jen na obrazovce a ne ve výkresu.
Ve všech ostatních ohledech funguje nástroj Exteriérový pohled stejně jako nástroj Řez.
- Chcete-li vytvořit bod pohledu exteriérového pohledu, je třeba do půdorysu vložit značku exteriérového pohledu zdrojového typu.
- Výsledný exteriérový pohled má stav (Model nebo Kresba) určující proces aktualizace.
- Panel Zobrazení modelu v okně Nastavení pohledu určuje zobrazení bodu zobrazení pohledu, zatímco panely Značka a Hlavička značky určují obsah a zobrazení značky pohledu.
- Typ připojené značky pohledu, obsahující pouze odkazované informace (bez vytváření bodu pohledu), mohou být vloženy do okna půdorysu, řezu, exteriérového pohledu, interiérového pohledu, 3D dokumentu, detailu nebo pracovního listu.
- Nepřipojená značka (Pouze značka) může být vložena do stejných míst.
Přesun značky exteriérového pohledu
Tato volba je dostupná jen u značek exteriérových pohledů a interiérových pohledů.
Vyberte čáru exteriérového pohledu; značka se vybere a uzel se zobrazí.
Klepněte na tento uzel, klepněte na ikonu Přesunout značku pohledu v malé paletce a odtáhněte ji na požadované místo.
Značka si svou pozici zachová, i když exteriérový pohled přesunete nebo otočíte.
