Částečné zobrazení konstrukce

Funkce částečného zobrazení konstrukce vám umožňuje zobrazit konstrukční prvky podle nastavení jejich jednotlivých součástí.

Například při spolupráci s jiným projektantem nebo inženýrem potřebujete vypnout nenosné zdi a chcete zobrazit jen nosné části sendvičových konstrukcí.

Volbu částečného zobrazení konstrukce můžete přepnout jedním z následujících způsobů:

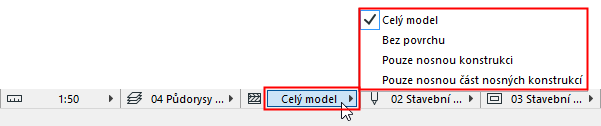

Použijte nabídku částečného zobrazení konstrukce v liště rychlých voleb ve spodní části okna

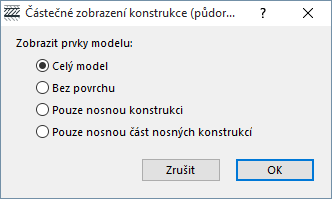

Pro nastavení těchto předvoleb zobrazení použijte příkaz Dokument > Částečné zobrazení konstrukce; projeví se v aktivním okně a můžou být uloženy v nastavení jednotlivých zobrazení.

Pomocí prvních tří možností můžete zobrazit nebo skrýt součásti sendvičových a profilových zdí a obložení sloupů, podle toho, jak jsou dané součásti nastaveny.

Viz Jak definovat vrstvy sendvičových konstrukcí jako “nosná konstrukce” nebo “povrch”.

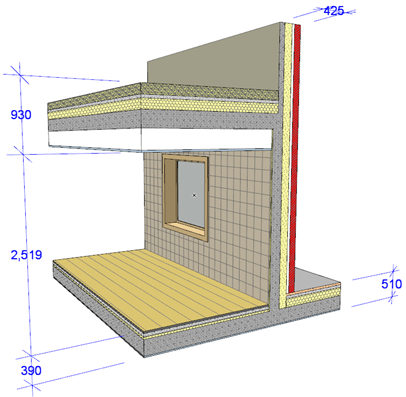

Celý model: to je výchozí nastavení. Je to výchozí nastavení. Jsou zobrazeny všechny části prvků.

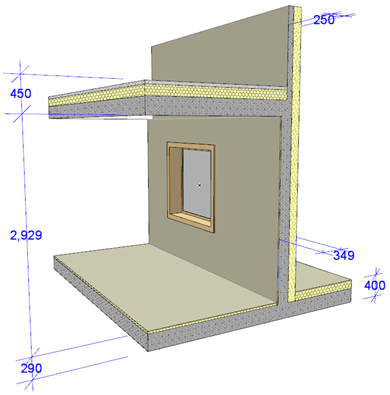

Bez povrchu: Model bude zobrazený bez:
- vrstev/průřezů, které jsou nastavené jako “Povrch” a
- obložení sloupů, která jsou nastavení jako “Povrch”

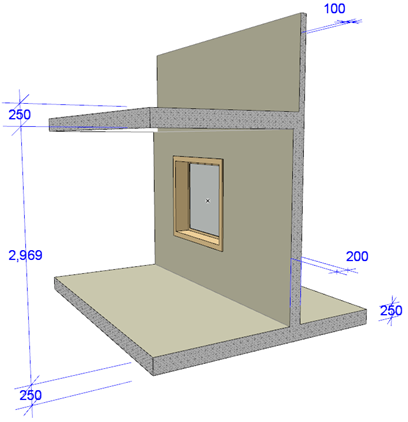

Pouze nosnou konstrukci: Budou zobrazeny pouze části konstrukce nastavené jako “Nosná vrstva/Jádro” (vlastní profily, sendviče a sloupy s obložením)

Viz také Automatické kótování vrstev sendvičových/profilových konstrukcí.
Pouze nosnou část nosných konstrukcí: Tato čtvrtá možnost se týká všech konstrukčních prvků (nikoli pouze sendvičů a vlastních profilů). Zvolením této možnosti budou skryty všechny prvky, které jsou klasifikovány jako “nenosné” nebo “nedefinované”.
Možnost “pouze nosná část nosných konstrukcí” způsobí:
- Prvky klasifikované jako “nenosné” nebo “nedefinované” budou skryty; zůstanou zobrazeny pouze “nosné” prvky
- Je zobrazena pouze nosná část sendvičových a profilových konstrukcí
- Budou zobrazeny obklady sloupů, které jsou nastavené jako “nosná konstrukce”
