Parametr Exponovaná plocha v tabulkách povrchových materiálů

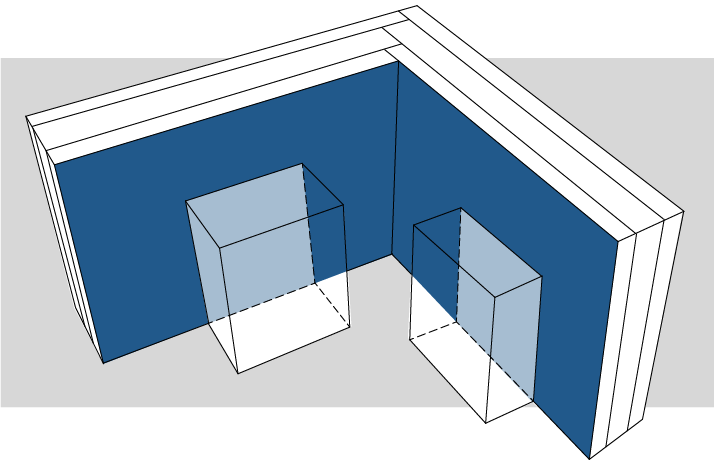

Exponovaná plocha je část povrchu prvku, která by byla pokryta při výbuchu barevné bomby. V následujícím diagramu jsou tmavě modré plochy zvýrazněny jako “exponované” a světle modré plochy jako “zakryté”.
Pomocí nastavení Redukovat exponovanou plochu v nastavení tabulky můžete přesně určit, co bude započítáno a co ne.
Redukovat exponovanou plochu

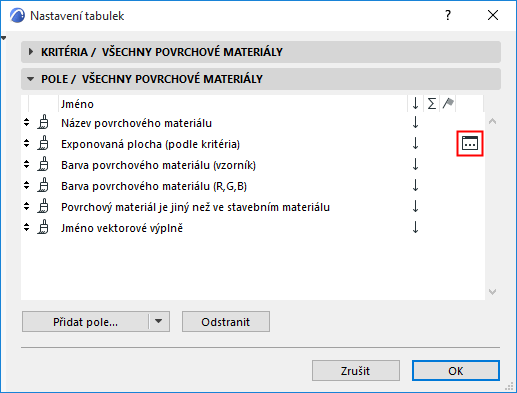

- V nastavení tabulky na panelu Pole: vyhledejte pole Exponovaná plocha (podle kritérií).

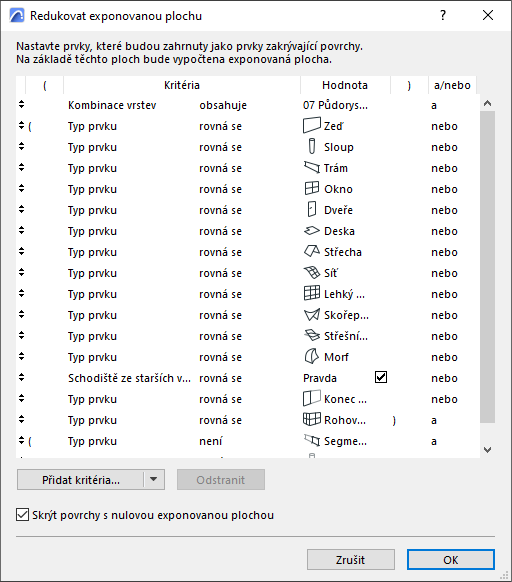

- Kliknutím na tlačítko otevřete okno Redukovat exponovanou plochu.
- Definujte, které prvky zakrývající (tj. měly by zakrývat povrchy jiných prvků).
Například: běžné stavební prvky jsou zakrývající prvky: pokud překrývají povrch zdi, je plocha zdi zakrytá a její exponovaná plocha se odpovídajícím způsobem zmenší.
Některé prvky však sice pokrývají plochu, ale neměly by být považovány za prvky, které plochu skutečně zakrývají. Příklad: Příklad: objekty, lampy a zóny by neměly mít vliv na exponovanou plochu zdi, takže zde nejsou uvedeny:
Skrýt povrchy s nulovou exponovanou plochou
Toto políčko je standardně zaškrtnuto. Znamená to, že neexponované oblasti s nulovou viditelnou plochou se v tabulce nezobrazují.
Povrchový materiál je jiný než ve stavebním materiálu
Toto pole se v tabulce zobrazí jako zaškrtávací políčko (např. s názvem "přebarveno"), které označuje, že bylo "přebarveno" přepsáním.
