ID revizí

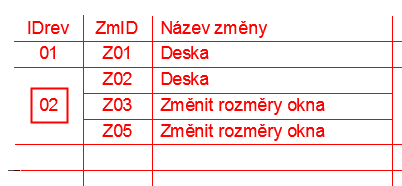

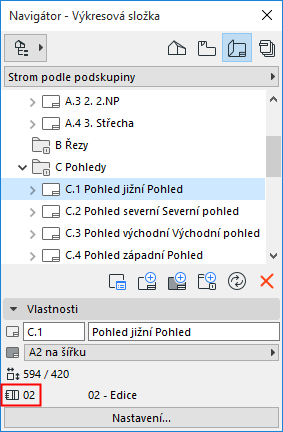

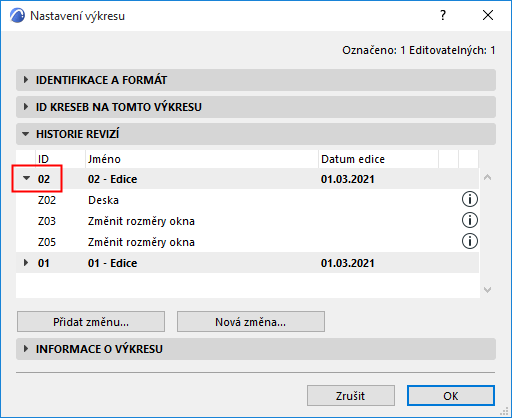

Každý výkres ovlivněný novou změnou (poté co je poslední edice uzavřena) je automaticky označen příslušným ID revize. ID je zobrazeno na panelu Historie revizí v nastavení výkresu, v navigátoru a v razítku historie revizí na výkresu.
Viz také Podrobnosti historie revizí na výkrese a v jeho nastavení.

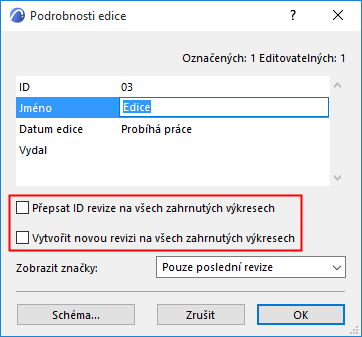

Logiku číslování edicí můžete nastavit v dialogovém okně Nová edice nebo Podrobnosti edice. Tuto funkci ovládají dvě volby.
ID revize při prvním vydání projektu
V případě vytvoření první edice je druhá volba vždy aktivovaná. Všechny výkresy projektu jsou "nové" (všechny jsou označeny modře) a jsou přidány do první edice. To znamená, že ke všem výkresům bude přiřazeno ID revize.
Číslování revizí v následujících edicích
V dalších edicích není již tato volba aktivní. To znamená, že revize výkresu (společně s novým ID revize) je vytvořena pouze v případě, že na výkrese proběhla změna (buď ručně nebo automaticky, jakmile je změna provázána s prvkem zobrazeným na výkrese).
Přepsání číslování revizí výkresů
Pomocí dvou voleb můžete nastavit, jak budou číslovány revize výkresů.
- Vytvořit novou revizi na všech zahrnutých výkresech: Každý výkres, který je zařazen do této edice je označen novým číslem revize, a to i v případě, že neobsahuje žádnou změnu.
Jinými slovy, pokud zařadíte výkres do edice, obdrží nové číslo revize. Jde o zjednodušené číslování revizí, které je nezávislé na provedených změnách.
- Přepsat ID revize na všech zahrnutých výkresech: Použije ID edice jako ID revize pro všechny výkresy v této edici.
Jinými slovy, všechny výkresy v této edici obdrží ID, které stejné jako ID edice. To může být užitečné ve chvíli, pokud chcete sjednotit číslování revizí u vybraných výkresů.
Úprava ID revize
ID revize můžete upravit v historii revizí a v navigátoru pouze, pokud
