Kategorie čar

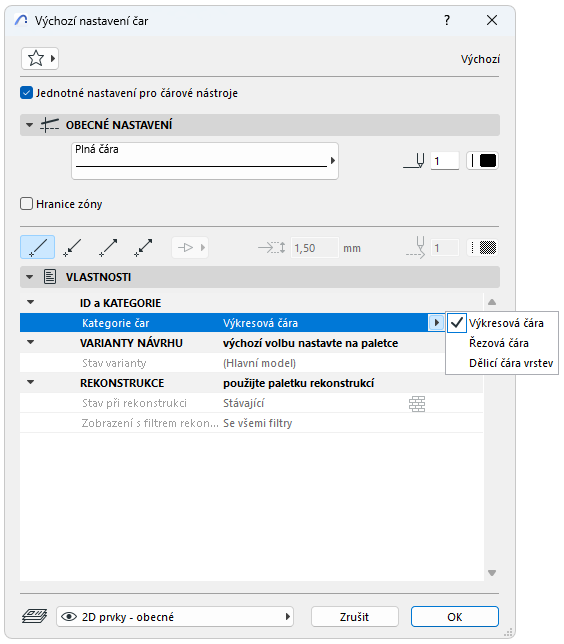

Na panelu Vlastnosti v nastavení prvku můžete přiřadit kategorii čáry.

Kategorie čar můžete používat v podrobném nastavení grafických stylů nebo čáry podle kategorie exportovat.



Tři kategorie čar: Výkresové, řezové a dělící čáry vrstev.

Výchozí nastavení:

  • Všechny obrysové čáry jsou "řezové čáry"
  • Všechny čáry oddělující vrstvy (sendvičových konstrukcí) jsou "Dělící čáry vrstev"
  • Všechny ostatní čáry jsou "Výkresové"

Kategorie čar mohou být užitečné

  • Pokud rozbijete sendvičovou zeď na jednotlivé čáry a výplně
  • Pokud kreslíte čáry ručně ve 2D okně nebo v oknech typu řez

Přiřaďte čárám kategorie, které odpovídají jejich funkci ve výkresech. Můžete takto například libovolnou ručně nakreslenou čáru nastavit jako řezovou nebo dělicí.

Přiřazení kategorií čar je užitečné i při ukládání souborů do formátu DXF/DWG: v okně Nastavení převodníků DWG/DXF můžete nastavit samostatnou vrstvu, do které budou exportovány dělicí čáry vrstev.

Viz Vlastní vrstvy.
