Kompletní informace o prvcích

V paletce Kompletní informace o prvcích můžete zobrazit informace (např. vlastnosti, rozměry) prvků označených v půdorysu. (Zobrazte je výběrem Okno > Paletky > Kompletní informace o prvcích.)

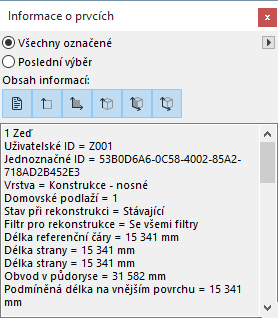

Zvolte buď možnost všechny označené nebo poslední výběr.

Tlačítka Obsah informací v horní části paletky definují, jaké informace budou zobrazeny. Pokud není aktivní žádné z tlačítek, je zobrazen jen typ a počet označených prvků.

Šest tlačítek (zleva doprava) je:

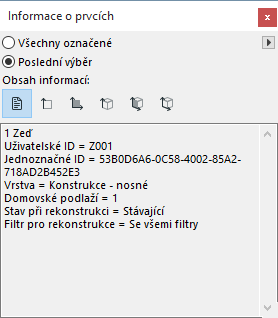

  • Klasifikace a vlastnosti

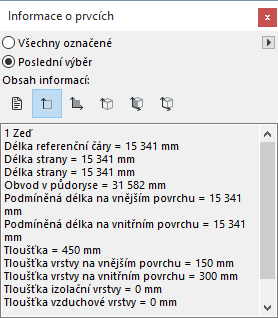

  • Délka, obvod a tloušťka;

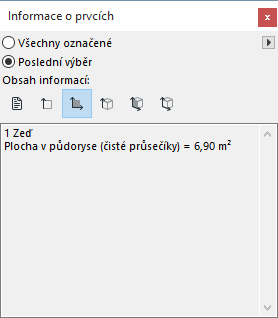

  • Plošné hodnoty

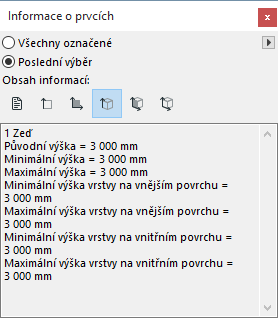

  • Výškové hodnoty

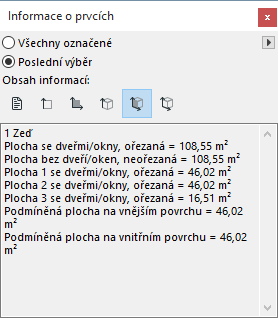

  • Hodnoty ploch povrchů

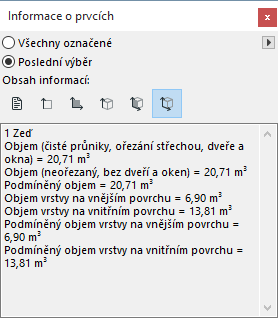

  • Objemové hodnoty

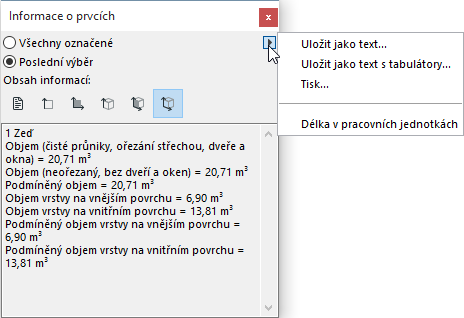

Pomocí příkazů v nabídce pod šipkou v pravém horním rohu okna můžete zobrazené informace uložit nebo vytisknout.
