Kreslení lomených čar a řetězců čar

Kombinací vlastností různých čárových nástrojů můžete vytvářet série zřetězených přímých a zakřivených čárových segmentů pomocí nástroje Lomená čára nebo geometrické metody Řetězec nástroje Čára.

Rozdíl mezi těmito dvěma volbami je výsledek, který vytvářejí.

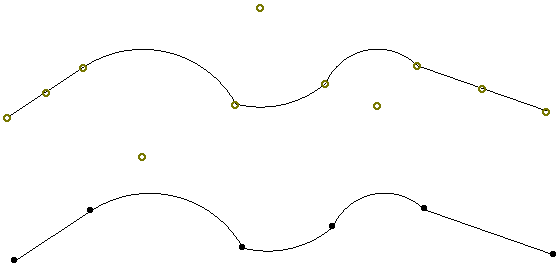

  • Lomená čára je jediný prvek nakreslený pomocí nástroje Lomená čára.
  • Řetězec čar je sada spojených čárových segmentů nakreslených nástrojem Čára. Každý čárový segment je samostatný prvek, ačkoli je lze před nebo po vytvoření seskupovat. Chcete-li seskupit řetězec čar, nejprve před nakreslením řetězce čar aktivujte příkazy Úpravy > Seskupování > Automaticky seskupovat nebo vyberte nakreslenou sadu řetězců čar a aktivujte příkazy Úpravy > Seskupování > Seskupit.


Chcete-li nakreslit lomenou čáru, vyberte geometrickou metodu nástroje Lomená čára: Metoda Lomená čára, Obdélník nebo Natočený obdélník.



Chcete-li nakreslit řetězec čar, vyberte geometrickou metodu nástroje Čára: Metoda Řetězec, Obdélník nebo Natočený obdélník.



Obě metody (lomená čára nebo řetězec čar) vytvářejí série přímých nebo zakřivených čárových segmentů spojených koncovými body.

  • Nakreslete čárový segment a klepnutím jej dokončete.
  • Když klepnutím dokončíte jeden segment, zároveň začnete kreslit další.
  • Čáru dokončíte poklepáním na její koncový bod nebo klepnutím na tlačítko OK v řídicí paletce.

    Příklad tohoto procesu naleznete v tématu Tvorba řetězce zdí.

  • Chcete-li zrušit naposledy kreslený segment lomené čáry nebo řetězce, použijte klávesu Backspace.

Pokračování lomené čáry

Dokončenou lomenou čáru můžete prodloužit na kterémkoli jejím konci:

  • Označte existující lomenou čáru.

  • Klikněte na některý konec čáry.
  • V malé paletce zvolte ikonu Pokračovat v lomené čáře.

  • Nakreslete další segmenty, pak dvakrát klikněte (nebo klikněte na OK v řídící paletce) a lomenou čáru dokončete.

    Poznámka: Při úpravách původní lomené čáry můžete pomocí klávesy Backspace odstranit poslední nakreslené segmenty, ale nelze odstranit segmenty původní lomené čáry.

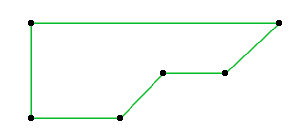

Tvorba obdélníků pomocí nástroje čára nebo lomená čára

Použití metody Obdélník s nástrojem čára vytvoří 4 segmenty čáry, které jsou implicitně seskupené. Pomocí metody Obdélník s nástrojem Lomená čára vytvoříte jeden obdélník.

Metodou Natočený obdélník nejprve definujete vektor natočení jako referenční čáru obdélníka. Vektor natočení také definuje délku dvou segmentů, které jsou s ním rovnoběžné. Jedním stiskem klávesy Shift můžete odemknout usměrnění délky a v vektoru natočení použít jen úhel.
