Úprava lomených čar

Sjednocení 2D prvků do lomené čáry

Spojené čáry, oblouky a lomené čáry lze transformovat do jediné lomené čáry nebo křivky.

• Označte všechny spojené prvky.
• Vyberte příkazy Úpravy > Změnit tvar > Sjednotit.

Atributy posledního označeného prvku budou použity na celou sjednocenou sadu prvků.

Příkazem Sjednotit můžete sjednotit i více označených a spojených sad prvků.

Viz také Průsečík dvou prvků.

Otevření uzavřené lomené čáry

Otevření uzavřené lomené čáry odstraněním jednoho z jejích segmentů:

• Aktivujte nástroj Šipka.
• Klikněte s klávesou Ctrl (nebo s klávesou Cmd) na čárový segment, který chcete odstranit.
  Poznámka: Použijte stejný postup pro rozdělení lomené čáry alespoň se třemi segmenty do dvou nezávislých lomených čar.

Rozbití lomené čáry

1. Označte lomenou čáru.
2. Použijte příkaz Úpravy > Změna tvaru > Rozbít do aktuálního zobrazení.

   Výsledkem jsou seskupené čáry a oblouky. Skupiny můžete zrušit.

   Viz také Rozbít do aktuálního zobrazení.

Čárkované lomené čáry: Po segmentech nebo Průběžné

Čárkovaným lomeným čarám můžete nastavit způsob, jak bude jejich vzor napojován v uzlech.

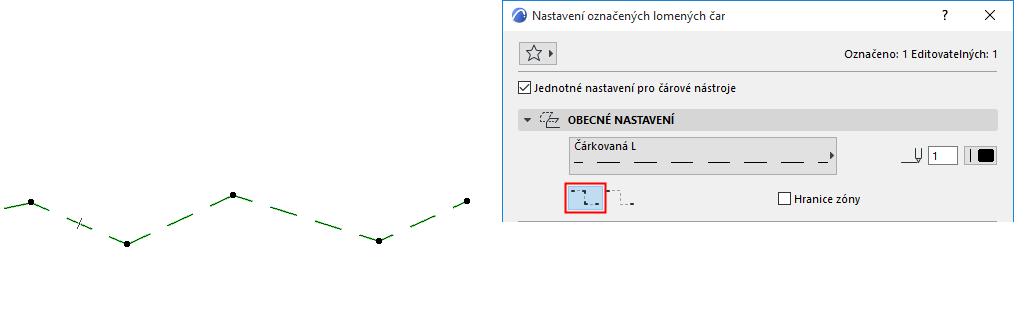

Obrázek 1. Rozmístění čárkovaného vzoru podél celé lomené čáry

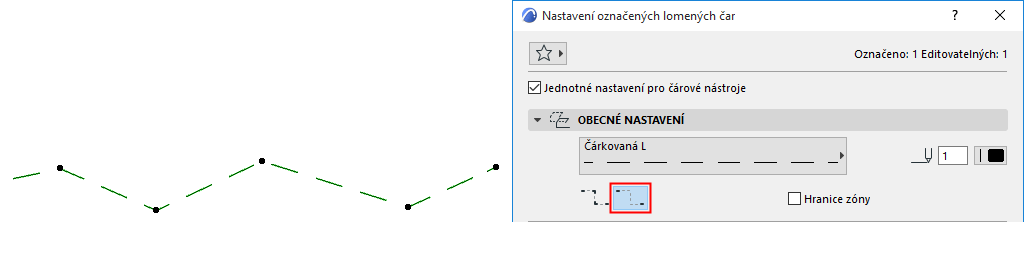

Obrázek 2. Rozmístění čárkovaného vzoru podél segmentu
