Radiální kóty

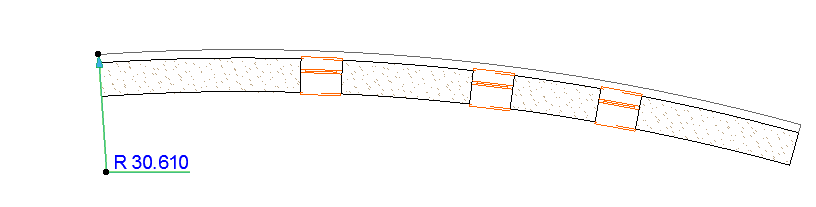

Radiální kóty se skládají ze dvou hlavních částí: kótovací čáry a textu.
- Klikněte na bod zakřiveného prvku.
- Nakreslete kótovací čáru směrem ke středu křivky nebo opačným směrem. Radiální kóta musí vždy začínat na zakřiveném prvku.
- Dalším klepnutím vložte text zobrazující hodnotu poloměru.
Orientaci textu můžete nastavit v nastavení radiální kóty. (Viz níže.)
Natažení nebo přesunutí radiální kóty
Vloženou radiální kótu můžete upravovat pomocí malé paletky:
Natažení proveďte pomocí ikony Natáhnout radiální kótu.
Přesun proveďte pomocí ikony Přesunout radiální kótu.
