Úhlové kóty

Úhlová kóta zobrazuje hodnotu úhlu


  • mezi dvěma čárami nebo přímými hranami
  • nebo úhel obloukového prvku
    Poznámka: Úhlové kóty nejsou dostupné v okně 3D dokumentu.

Konstrukční metody úhlové kóty

úhlová kóta nabízí dvě konstrukční metody (vyberte v Infopaletce nebo nastavení kóty):

  • Konstrukční metoda Vnitřní úhel (ostrý) :

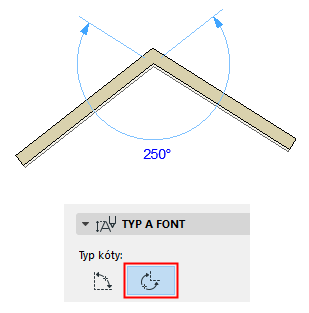

  • Konstrukční metoda Vnější úhel(tupý):


Vložení úhlové kóty mezi dvě hrany

Vložení úhlové kóty mezi dvě hrany:

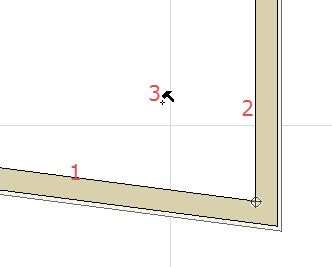

  1. Klikněte na hranu nebo čáru.
  2. Klikněte na druhou hranu nebo čáru.

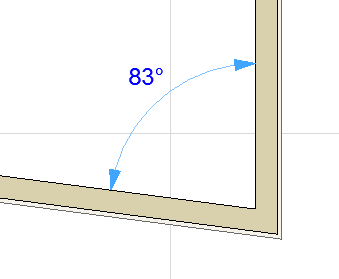

  3. Třetím kliknutím vložíte úhlovou kótu.

    AngleDimPlace1.png      AngleDimPlace2.png

Dva hlavní vektoru můžete definovat také kliknutím na libovolné 4 body v okně nebo na vodící čáru. Dalším kliknutím vložíte úhlovou kótu mezi tyto dva vektory: v takovém případě kóta nebude asociativní.

Vložení úhlové kóty na zakřivený prvek

  1. V nástrojové paletce aktivujte nástroj Úhlová kóta.

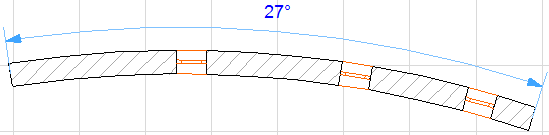

  2. Klikněte na obloukový prvek. Oba koncové body oblouku se automaticky označí.

  3. Kurzorem ve tvaru kladiva můžete vložit kótu.
