Panel Detaily kóty

Zobrazit také výšky otvorů

 toto pole zaškrtněte, pokud chcete, aby byla ve značce kóty zobrazena pod šířkou otvoru hodnota výšky. Když toto pole zaškrtnete, vyberte si z tří možností napravo, kterými určíte, jak bude hodnota výšky zobrazena:

• Vždy rozšířený Zahrnuje do hodnoty výšky i svislá rozšíření otvorů (jsou-li nějaká).
• Vždy bez rozšíření Nezahrnuje do hodnoty výšky otvoru svislá rozšíření.
• Změnit podle šířky: Pokud kótovaná šířka obsahuje nějaká rozšíření, zobrazí se výška s rozšířeními. Pokud kótovaná šířka neobsahuje žádná rozšíření, bude hodnota zobrazené výšky bez rozšíření.

Kótování prvků sendvičových a profilových konstrukcí

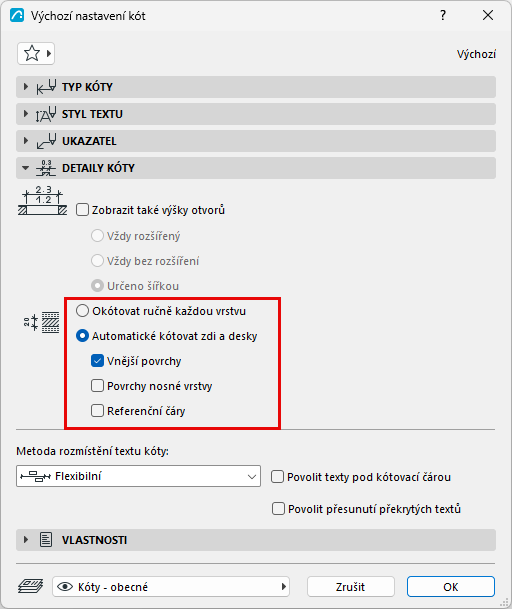

• S manuální metodou musíte kliknout na rohový bod zalomení každé vrstvy, kterou chcete okótovat.





• S automatickou metodou budou kótovací body umístěny na povrchy a/nebo referenční čáry (musí být označena aspoň jedna kategorie)
• Vnější povrchy
• Povrchy nosné vrstvy
• Referenční čáry

Automatickou metodu můžete použít na zdi v půdorysu a zdi a desky v řezech.

Viz také Kótování tloušťky zdí nebo desek.

Komentář:

• V případě profilovaného prvku, bude v půdorysu okótována tloušťka nosné vrstvy v půdorysném řezu.
• V řezu profilovaného prvku bude nosná vrstva okótována na základě její ohraničující oblasti.
• V případě, že následně změníte nosnou vrstvu sendviče/profilu na nenosnou, kóta se automaticky upraví na standardní a okótuje celou tloušťku zdi/desky.

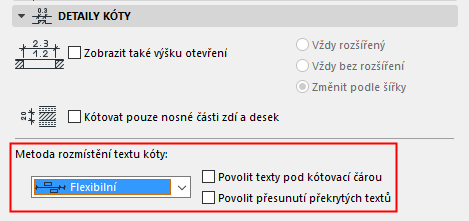

Metoda rozmístění textu kóty

Tyto volby slouží pro nastavení rozmístění překrývajících se textů kót.

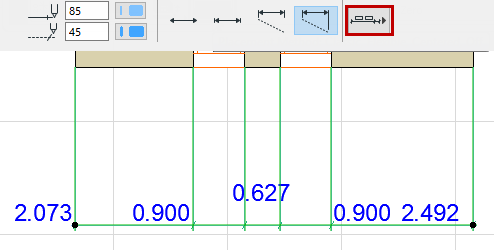

• Klasická: Algoritmus používaný ve starších verzích Archicadu.

Texty kót jsou rozmístěny vodorovně na středu segmentu kóty.

• Pokud není volné místo, text kóty je přesunut na stranu, aby byl čitelný. Překrývající se texty jsou také posunuty.
• Pokud není na stranách místo, jsou texty přesunuty směrem nahoru po řádcích.

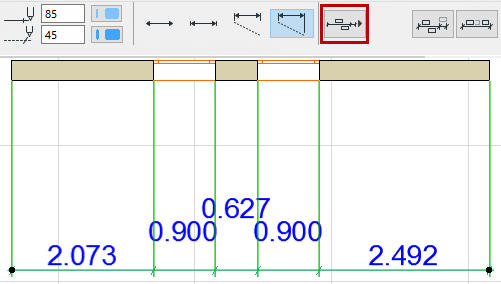

• Flexibilní (výchozí): Tato metoda je chytřejší než klasická: automaticky upravuje umístění textů, i když byly přesunuty nebo obsahují více řádků.
• Texty kót jsou rozmístěny vodorovně na středu segmentu kóty.
• Pokud je prostor příliš úzký, přesune se text na stranu. (Přiléhající texty zůstanou na místě.)
• Pokud text nelze přesunout stranou, přesune se ve svislém směru.





Pro tuto metodu jsou dostupné ještě další dvě volby:

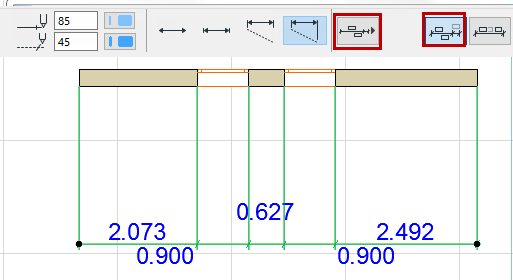

• Povolit texty pod kótovací čárou: Texty kóty můžou být uspořádány pod i nad kótovací čárou.

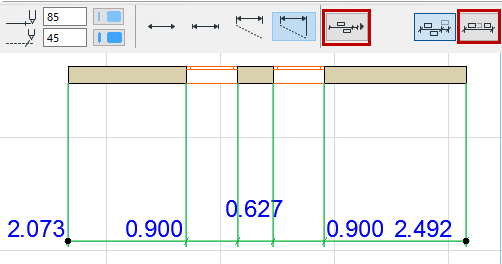

• Povolit přesunutí překrytých textů: Pokud je text kóty posunutý stranou, může být sousedící text také přesunut stranou (na střed zbývající mezery).

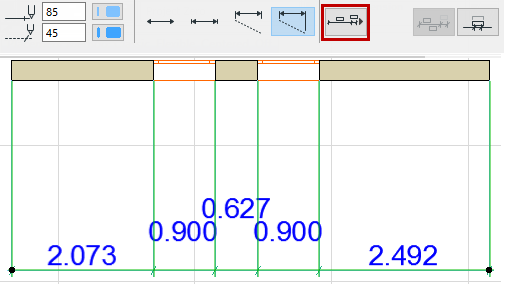

• Na střed:
• Všechny texty kót jsou umístěny na středu měřeného segmentu. Žádné texty nejsou posunuté stranou.
• Pokud není volné místo, texty kót jsou posunuty ve svislém směru.









• Povolit texty pod kótovací čárou: Texty kóty můžou být uspořádány pod i nad kótovací čárou.
• Povolit překrytí textu se značkou: Text a značka kóty se můžou překrývat. (Pokud tato volba není aktivní, budou texty přesunuty ve svislém směru, aby nepřekrývali značku.)

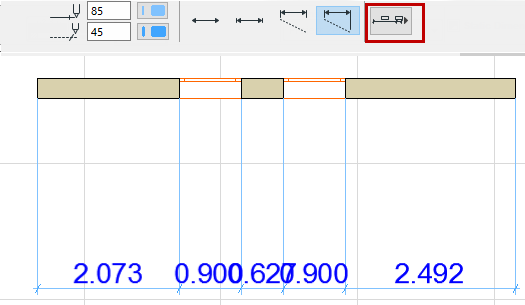

• Vypnuto: Nebude použito žádné automatické zarovnání textů kót.

  Bez ohledu na čitelnost jsou všechny texty kóty jednoduše vloženy do řádku přímo nad kótovací čáru.
