Uložení výběru ve formátu PLN

Pomocí této funkce můžete model rozdělit na více PLN souborů, které pak můžou být vložené jako připojené moduly.

Například můžete uložit fasádu budovy a její zbytek jako samostatné souboru, nebo budovu rozdělit na dvě křídla.

Každý PLN soubor si zachová veškerý 2D obsah z Navigátora - včetně výkresů, pracovních listů nebo detailů. Obě části původního modelu jsou tedy “rozdělené”.

(Na rozdíl od uložení výběru do formátu .mod, ve kterém jsou uložena pouze model a půdorysná data.)

Uložit výběr jako modul

  1. Otevřete původní model a vyberte část, kterou chcete uložit jako samostatný PLN soubor.
  2. Použijte příkaz Soubor > Externí obsah > Uložit výběr jako modul:
  3. Vyberte formát Sólový projekt (.pln).
  4. Klikněte na tlačítko Uložit.
  5. Projekt je rozdělen. Původní PLN soubor a uložený PLN výběr se otevřou ve dvou samostatných instancích programu. Zpětná vazba vám dá vědět, co se děje.

    SplittingWaiting.png     SplittingComplete.png

Dva projekty můžete vzájemně propojit v jednom kroku, jak je popsáno níže:

Rozdělení modelu a jejich připojení formou modulů

V tomto příkladu je fasáda výškové budovy uložená jako PLN soubor a do původního projektu připojena jako modul.

  1. Otevřete soubor modelu (výšková budova).
  2. Označte prvky fasády (lehký obvodový plášť) v půdorysu nebo ve 3D okně.
    Poznámka: Pokud chcete v půdoryse označit prvky z více podlaží, použijte nástroj Ohraničení (všechna podlaží) - viz Jedno podlaží nebo všechna podlaží.

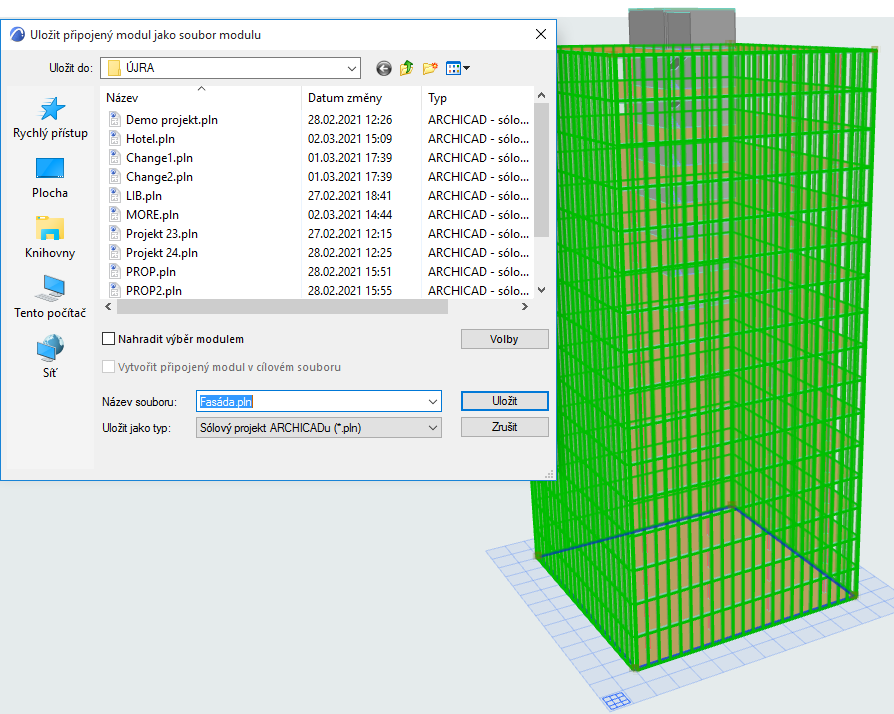

  3. Otevřete následující okno příkazem Soubor > Externí obsah > Uložit výběr jako modul:

  4. Zadejte jméno souboru.
  5. Vyberte formát Sólový projekt (.pln).
  6. Aktivujte obě volby:
    • Nahradit výběr modulem
    • Vytvořit připojený modulu v cílovém souboru
  7. Klikněte na tlačítko Uložit.
  8. Program rozdělí projekt a otevře uložený výběr (fasádu) v druhé instanci.

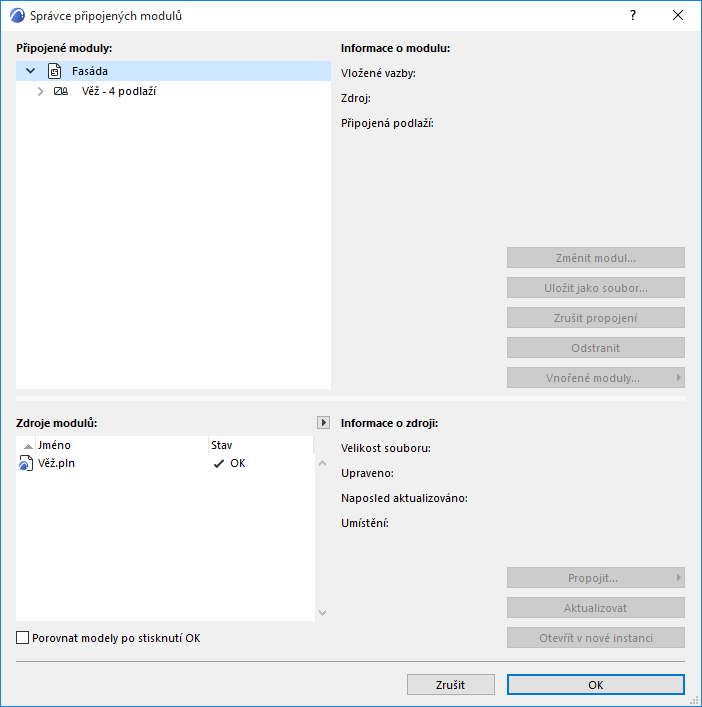

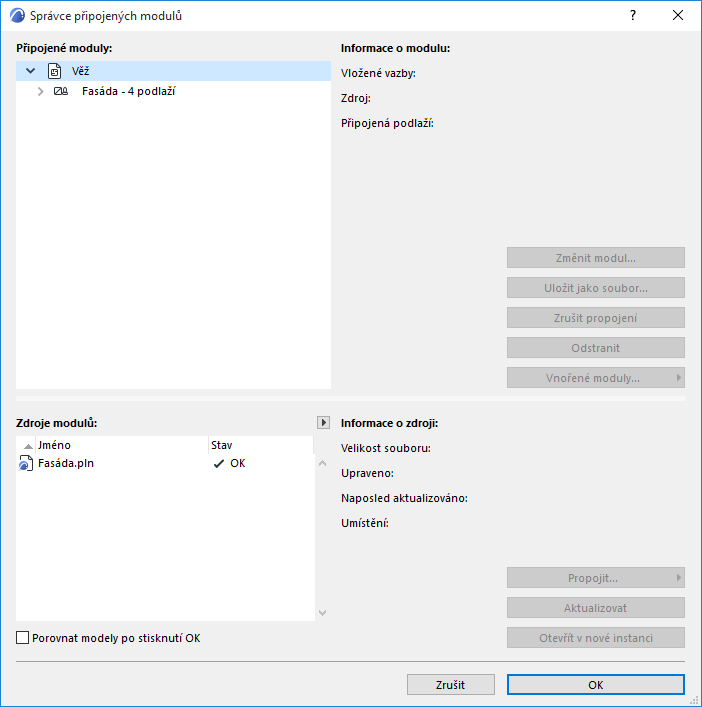

  9. Nyní máte spuštěné dva projekty: výšková budova (s připojenou fasádou) a fasáda (s připojeným modelem budovy).

    TowerFacade1.png     TowerFacade2.png

Z původního modelu můžete uložit libovolný počet PLN výběrů a automaticky je propojit s původním modelem.

Nicméně pokud chcete vzájemně propojit i ostatní “vedlejší” PLN soubory, musíte to udělat sami.
