Příklad: Kontrola kolizí průchozí výšky

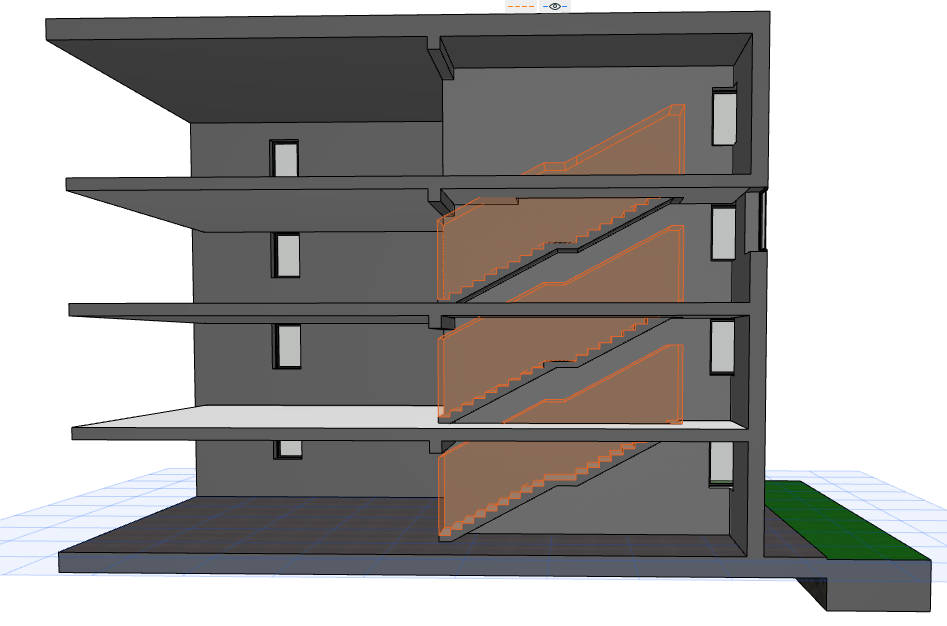

Zkontrolujeme kolize prvků 3D modelu s průchozí výškou schodiště.

Poznámka: Viditelnost podchozí výšky můžete zapnout v menu Dokument > Zobrazení modelu > Volby zobrazení modelu (Volby schodišť).

  1. Použijte příkaz 3D model > Kontrola modelu > Detekce kolizí.

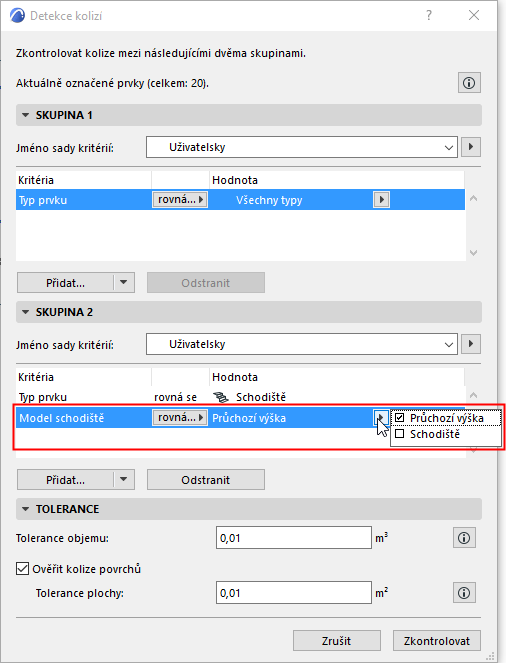

  2. V otevřeném okně nastavte kritéria kolizí.

    • Skupina 1: Všechny 3D prvky
    • Skupina 2: Model schodiště, který bude obsahovat část Průchozí výška.
  3. Detekci kolizí spustíte tlačítkem Zkontrolovat.
  4. Otevře se Zpráva o kontrole modelu, kde jsou zobrazeny výsledky. Zde můžete zobrazit související prvky modelu a vytvořit anotační záznamy.

    Viz Zpráva o kontrole modelu .
