Připojení zobrazení k anotaci

K anotaci můžete připojit libovolné zobrazení.

Zobrazení většinou souvisí s prvky anotací, anotace ale nemusí obsahovat žádné prvky. Můžete vytvořit jednoduchou anotaci a připojit k ní více zobrazení, která pak označíte podle potřeby.

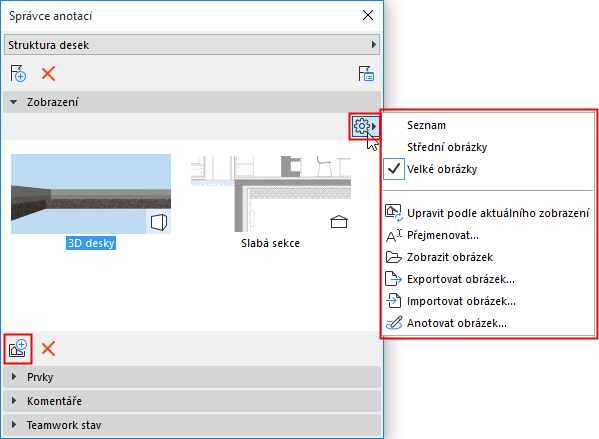

Obrázek 1. Vytvoření a správa zobrazení v anotaci

1. Otevřete Správce anotací
2. Nastavte zobrazení v libovolném okně.
3. Klikněte na ikonu Přidat nové zobrazení.
4. Můžete zadat jméno zobrazení.
5. Pomocí příkazů v nabídce nastavení můžete vybrané zobrazení upravit nebo předefinovat.

Nastavení můžete použít pro úpravu libovolného vybraného zobrazení.

• Upravit podle aktuálního zobrazení: Tímto příkazem aktualizujete seznam viditelných prvků, pozici kamery, řezové roviny a záběr.
• Zobrazit obrázek: Otevře obrázek na nové záložce

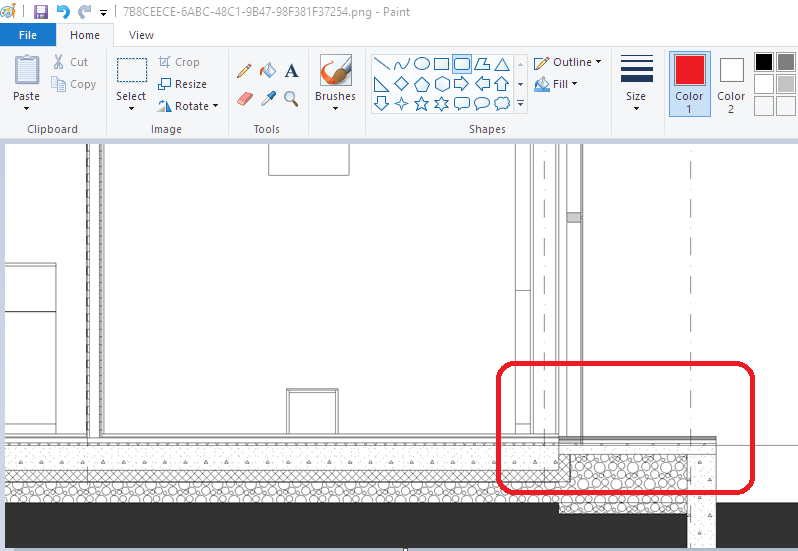

• Anotovat obrázek: Otevře obrázek uloženého zobrazení pro další anotace ve výchozím obrázkovém editoru (nejčastěji Fotky nebo Náhled)





• Exportovat/Importovat obrázek: Exportuje nebo importuje zobrazení ve zvoleném obrázkovém formátu.
  Poznámka:  Při exportu anotace ve formátu BCF: pokud anotace obsahuje půdorysné zobrazení, bude generován axonometrický horní pohled s řezovými rovinami ve výšce horní a spodní úrovně podlaží.
