Vyhledání neuzavřených TZB napojení

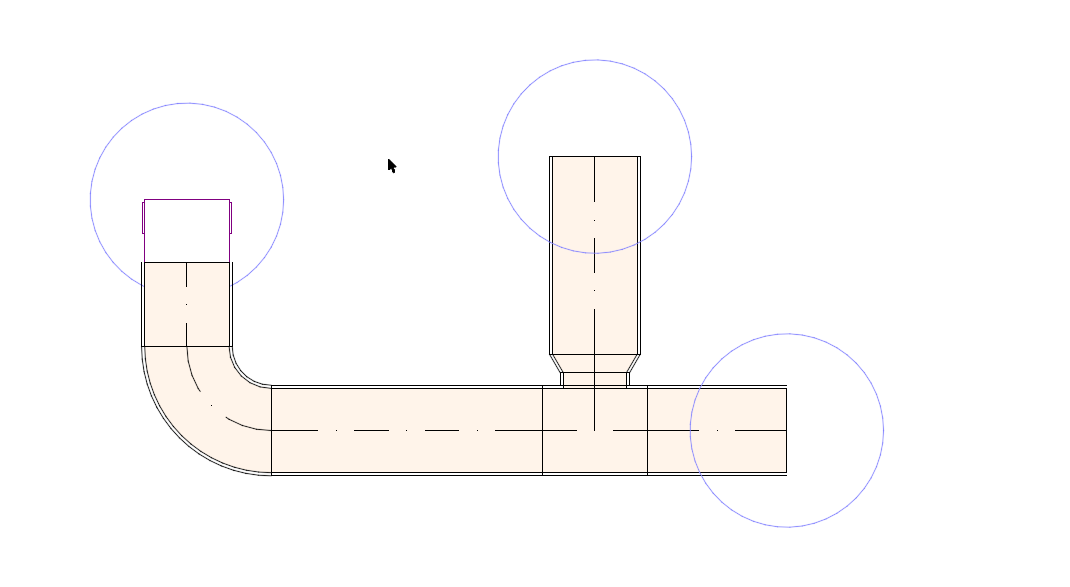

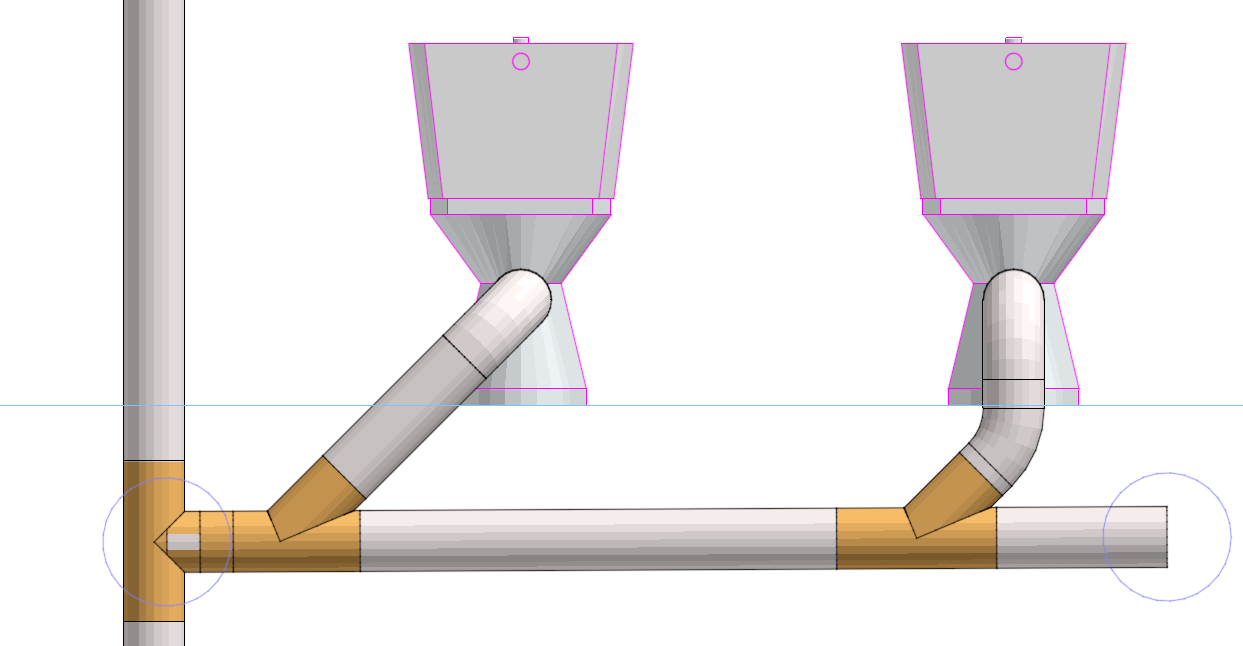

Chcete-li zobrazit volné konce a napojení ve 2D/řezech nebo 3D zobrazeních, zapněte Neuzavřená TZB napojení v Zobrazení > Volby zobrazení. Ve 2D nebo řezu jsou neuzavřená napojení zakroužkovaná, ve 3D zvýrazněná červeně.

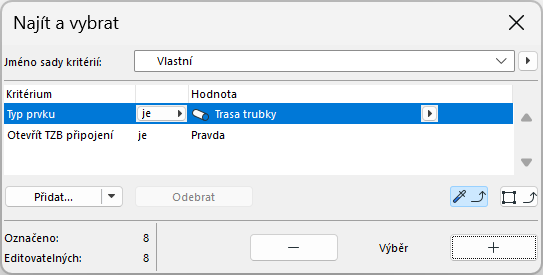

Podle potřeby použijte funkci Najít a vybrat.

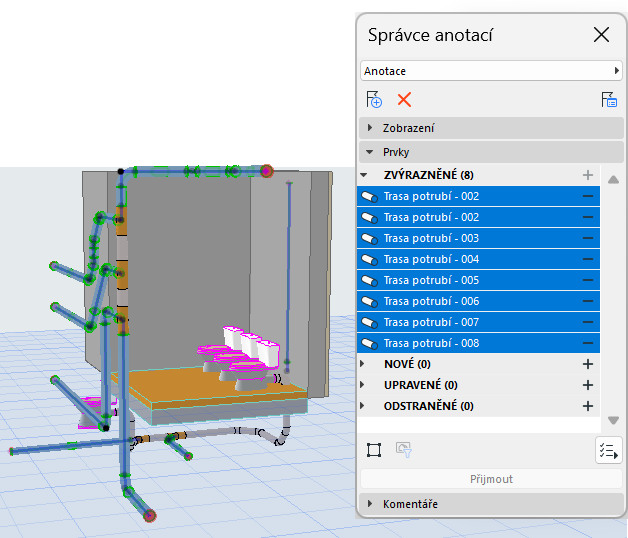

Můžete je spravovat jako anotace ve Správci anotací.




Vestavěný příkaz Vyřešit TZB napojení dokáže detekovat a opravit další problémy s napojením: viz Vyřešit TZB napojení
