Zvolte Volby > Pracovní prostředí > Použít profil > TZB profil.
V profilu TZB:

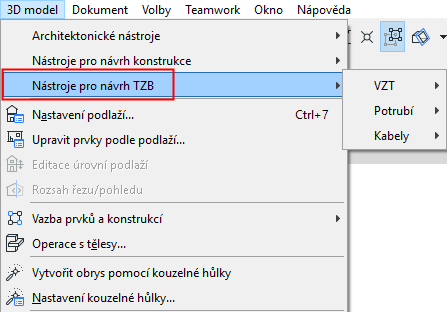

Nástroje TZB najdete v Nástrojové paletce (dostupné také z menu 3D model > Nástroje pro návrh TZB).
Nástrojová lišta TZB nabízí rychlý přístup k nejpoužívanějším příkazům
Nástroje a příkazy pro TZB
Obrázek 1. Nástrojová lišta TZB
Možnosti zobrazení pro modelování TZB

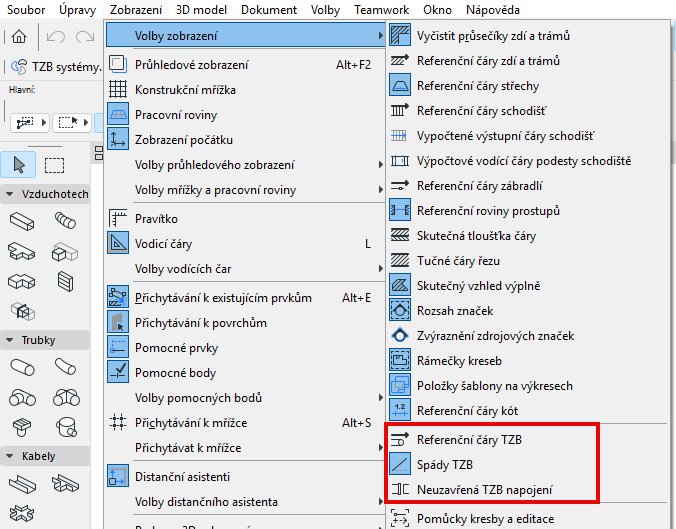

V nabídce Zobrazení > Volby zobrazení: Zapněte zobrazení, které vám pomohou vytvořit přesný model TZB:
Referenční čáry TZB
Spády TZB
Neuzavřená TZB napojení
Tytéž příkazy jsou také dostupné z nástrojové lišty TZB:
Zobrazení TZB návrhu v průhledném architektonickém modelu
Při modelování TZB systémů můžete architektonický model zobrazit jako průhledný. Díky tomu je trasování a koordinace snazší a rychlejší, aniž byste ztratili přehled o architektonickém kontextu.
Použijte kombinaci grafických stylů „Průhledná architektura“. Pomocí pravidel grafických stylů můžete nastavit požadovanou průhlednost pro každý architektonický prvek.
