Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu

Nastavení zobrazení půdorysu pro trasu TZB.



Zobrazit na podlažích

  • Zvolte, ve kterých podlažích se má trasa TZB zobrazit. Výchozí možnost pro všechny TZB prvky je "Na všech souvisejících podlažích".

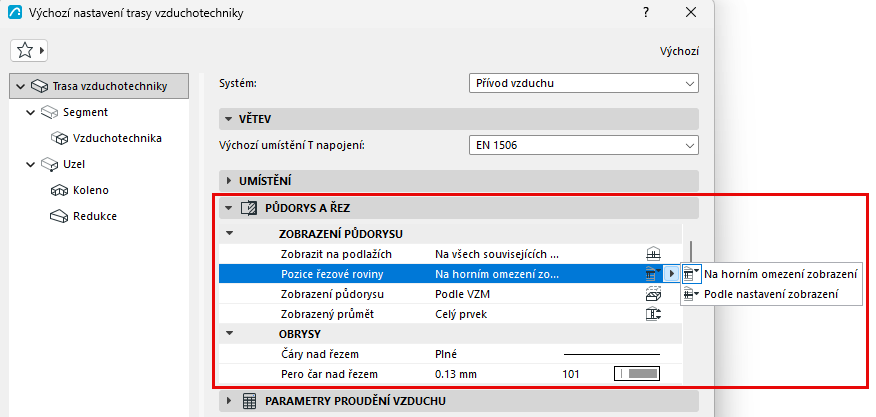

Pozice řezové roviny

Zvolte způsob zobrazení trasy TZB na základě nastavení roviny řezu půdorysu.

Poznámka: Tato kontrola se týká pouze podporovaných TZB prvků - například prvků z knihovny MEP Library.libpack. Ostatní TZB prvky mají jednotný vzhled bez ohledu na to, která podlaží protínají.

Například tato zobrazená trasa může mít různá zobrazení půdorysu:

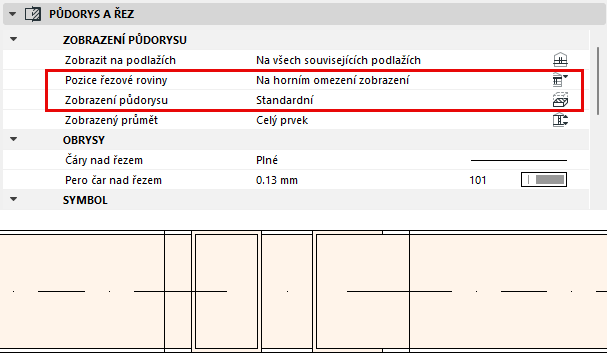

  • Na horním omezení zobrazení: Řezejte trasu TZB na horní hranici zobrazení (nastavené v rovině řezu půdorysu)

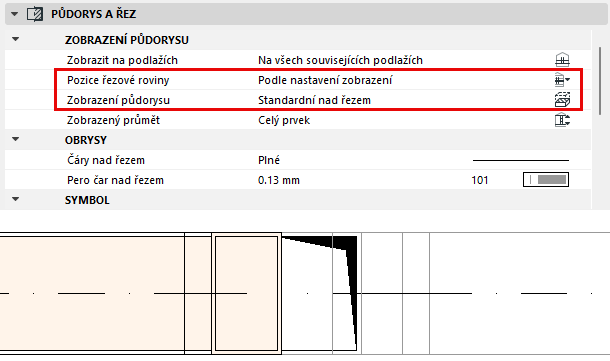

  • Podle nastavení zobrazení: Řezejte trasu TZB ve výšce roviny řezu půdorysu


Zobrazení půdorysu

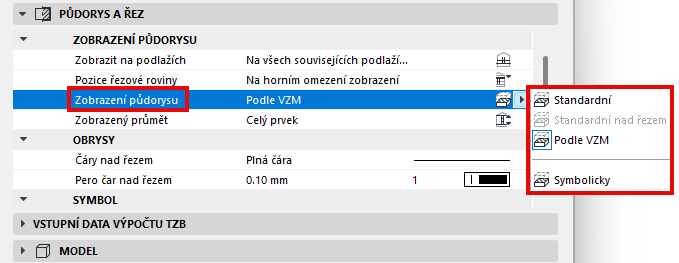

  • Podle VZM: Aplikuje nastavení voleb zobrazení modelu z panelu „Volby TZB“. (Viz Volby zobrazení modelu pro TZB prvky.)
  • Standardní: z roviny řezu půdorysu na rovinu "Zobrazit dolů" + symbol řezu
  • Standardní nad řezem: z roviny řezu půdorysu na rovinu "Zobrazit dolů" + symbol řezu a z roviny "Zobrazit nahoru" na rovinu řezu půdorysu (k dispozici, pokud je poloha roviny řezu nastavena na "Podle nastavení zobrazení")
  • Obecné: z "Zobrazit dolů" na "Zobrazit nahoru", pomocí obrysů s promítanými čarami, osy
  • Možnosti zobrazení: viz Zobrazený průmět

Symbolicky: Výplně, čáry a povrch

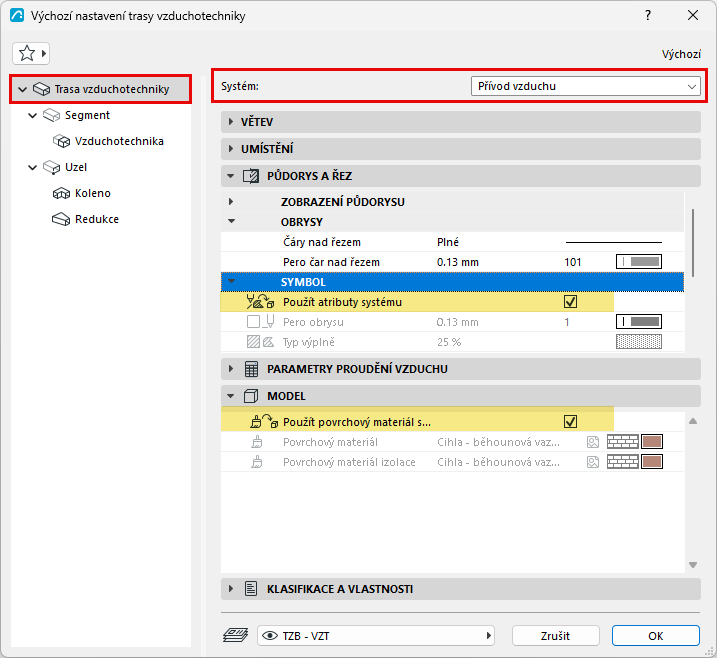

Ve výchozím nastavení trasa používá atributy TZB systému vybraného v horní části okna: zaškrtávací pole „Použít atributy systému“ je ve výchozím stavu zaškrtnuto. Atributy systému jsou definovány zde: TZB Systémy .


  • Chcete-li přepsat atributy TZB systému pro tuto trasu: zrušte zaškrtnutí políčka „Použít atributy/povrchové materiály systému“, čímž aktivujete místní ovládací prvky. Poté pro tuto trasu nastavte preferované atributy.
