Optimalizace rozměrů vzduchotechniky

Optimalizátor velikosti potrubí mění rozměry potrubí podle potřeby na základě uživatelem definovaných cílových limitů a rozměrových preferencí.

Toto dialogové okno použijte po definování systémů a kontrole výpočtů v Prohlížeči systémů.

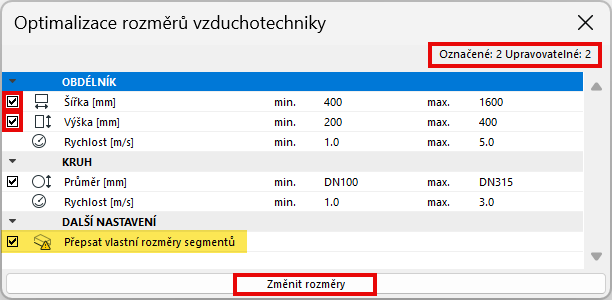

1. Otevřete Optimalizátor velikosti potrubí z panelu nástrojů TZB nebo z Okno > Palety





2. Vyberte jednu nebo více tras potrubí pro změnu velikosti. V dialogovém okně se zobrazí počet vybraných a upravitelných prvků.
   Poznámka: Trasa nemusí být editovatelná, pokud je její vrstva nebo prvek uzamčen.





3. Zaškrtněte typy rozměrů, jejichž velikost chcete změnit (Obdélníková šířka nebo výška, Kruhový průměr).
4. Vyberte, jestli mají být do operace změny velikosti zahrnuty také vlastní segmenty.
5. Zrušte zaškrtnutí u rozměrů, které chcete ponechat v nezměněné podobě. Chcete-li například ponechat kruhové kanály beze změny, zrušte zaškrtnutí políčka Kruhový průměr.
6. Definujte rozsah hodnot pro tvar a rychlost na základě jejich specifických požadavků na minimální a maximální hodnoty.
   Poznámka: Chcete-li místo rozsahu nastavit pevnou hodnotu, zadejte stejné hodnoty pro min. a max.
7. Klikněte na možnost Změnit velikost.

• Zkontrolujte výsledky ve zprávě, pokud se zobrazí zpráva, že nebyla změněna velikost, pak se vaše trasy již vešly do limitů nastavených v Optimalizátoru velikosti kanálů
• Pokud je tlačítko Změnit velikost šedé, nemáte vybrané trasy nebo jsou neupravitelné.
