Kontrola TZB modelu pro větrání zón

Krok 1: Nastavení zón s parametry větrání

Vytvořte v modelu potřebné zóny.

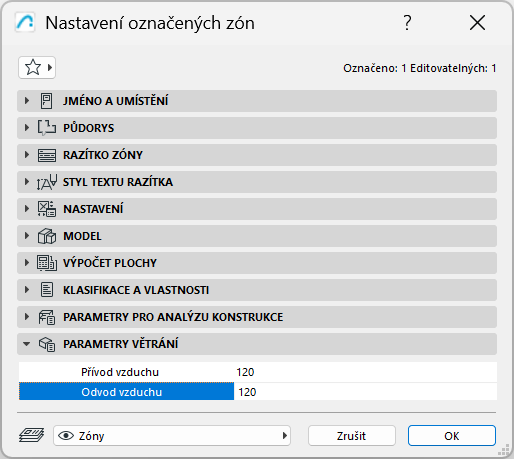

V nastavení zóny zadejte hodnoty pro parametry Přívod a Odvod větracího vzduchu.

Krok 2: Nastavení koncových prvků nebo zařízení s parametry objemového průtoku

1. Vymodelujte TZB systém včetně koncových prvků a zařízení.

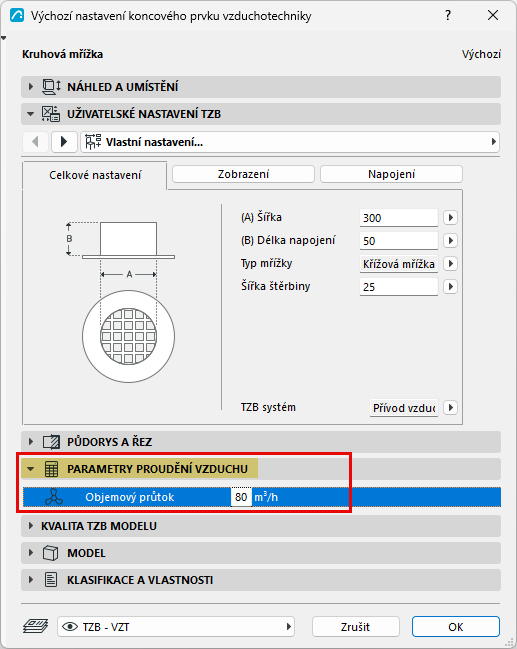

2. Pro každý koncový prvek nebo zařízení zadejte údaje o objemovém průtoku na panelu Parametry proudění vzduchu v okně Nastavení.





Krok 3: Definice systému pro kontrolu kvality

Na panelu Kvalita TZB modelu:

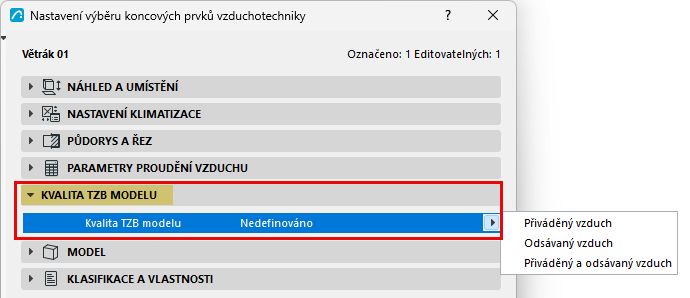

Pro účely kontroly kvality TZB modelu zvolte Přiváděný vzduch, Odsávaný vzduch, nebo obojí a definujte tato data. (To je nutné, protože TZB systém prvku, přiřazený jinde, je atributem projektu, který může být kdykoli přejmenován.)

Krok 4: Spusťte kontrolu kvality TZB modelu

Spusťte kontrolu, abyste se ujistili, že koncový prvek/zařízení umístěné v modelu splňuje parametry zón pro dostatečné větrání. Kontrola vezme v úvahu každý koncový prvek/zařízení, které je částečně nebo zcela umístěno uvnitř zóny.

1. Ve 3D/půdorysu/řezu:
   • Otevřete 3D model > Kontrola modelu > Kvalita TZB modelu (nebo stejný příkaz z nástrojové paletky TZB).
2. Zkontrolujte, které parametry (přívod vzduchu, odvod vzduchu nebo obojí) chcete ověřit ve svých zónách.
3. Klikněte na Zkontrolovat.

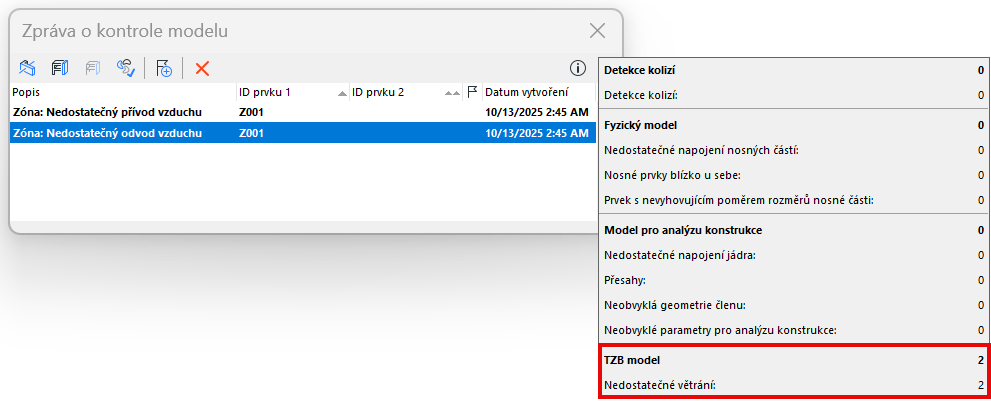

Zpráva o kontrole modelu vypíše všechny zóny, jejichž parametry větrání nejsou splněny. Prohlédněte si související prvky v modelu a podle potřeby vytvořte anotace.

Podobná témata:

Vytvoření anotace ze Zprávy o kontrole modelu

Vytvoření výkazu zón a jejich požadavků na větrání

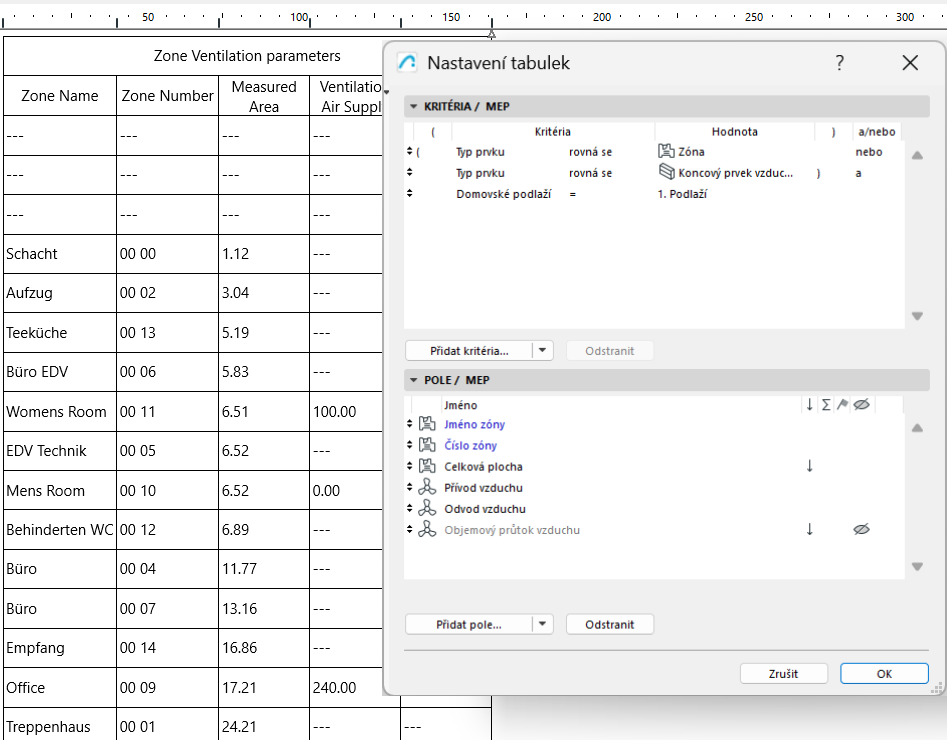

V interaktivní tabulce můžete také vypsat zóny, jejich požadavky na větrání a objemový průtok příslušných koncových prvků a zařízení.

Hodnoty v tabulkách můžete kontrolovat a přímo upravovat.
