Vytváření vlastních TZB prvků

Tuto funkci použijte k modelování vlastního 3D TZB objektu, pokud není k dispozici ve vaší knihovně – například konkrétní ventil nebo tvarovku, která odpovídá rozměrům a logice napojení, kterou potřebujete.

  1. V půdorysu nebo 3D vytvořte pomocí konstrukčních prvků (zeď, deska, morf, objekt, TZB objekt) model vašeho prvku.

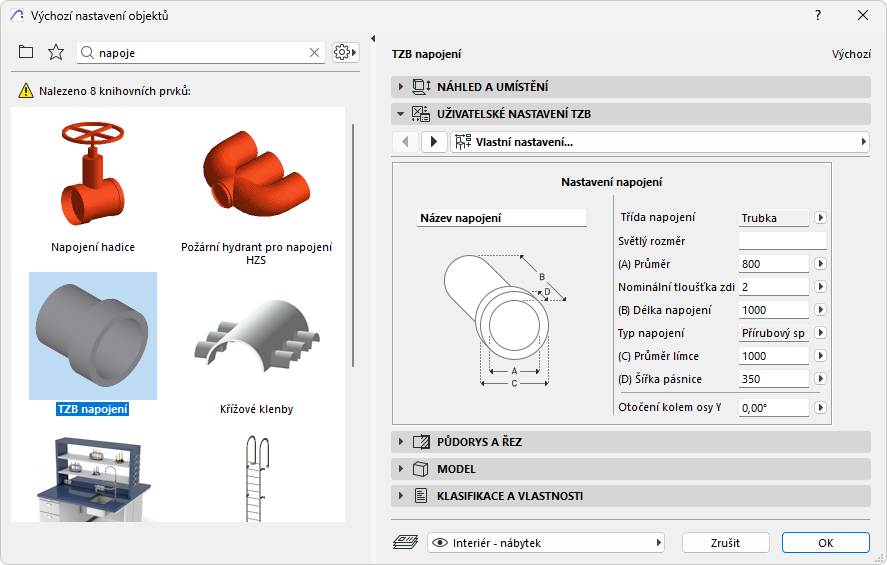

  2. Pokud má váš uživatelský TZB prvek jedno či více napojení, použijte objekt napojení TZB jako součást svého prvku. Ten je k dispozici v TZB knihovně:

  3. Ve 3D okně:
    • Vyberte Soubor > Knihovny a objekty > Uložit výběr jako > Prvek TZB
    • Klikněte na příkaz Prvek TZB... na nástrojové liště TZB
  4. V zobrazeném okně: zadejte jméno souboru a cíl pro objekt.

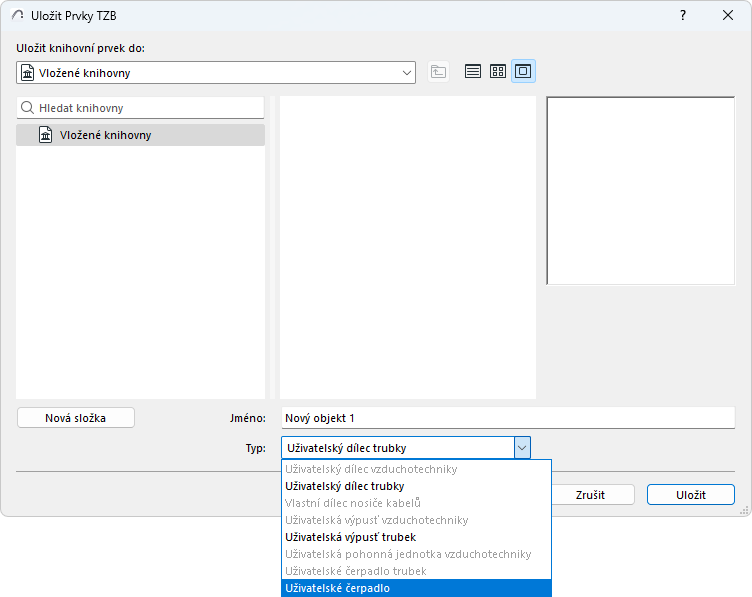

  5. Z nabídky vyberte typ prvku:

    Poznámka: Dostupné podtypy závisí na počtu a typu použitých objektů TZB napojení ve vašem modelu. Pokud má model pouze jedno TZB napojení, nejsou typy zařízení a čerpadlo konkrétních systémů dostupné (požadují více souvisejících napojení).
  6. Klikněte na tlačítko Uložit. Nový TZB prvek bude dostupný v nastavení prvku daného typu.

Podobná témata

Vytvoření vlastního TZB symbolu
