Umístění výustku, doplňku nebo zařízení

Knihovna TZB obsahuje speciálně nakonfigurované prvky doplňků, zařízení a koncových prvků.

Pomocí vyhrazených nástrojů Koncový prvek, Doplněk a Zařízení je můžete vkládat z půdorysů nebo 3D oken.

Poznámka: Knihovna objektů obsahuje další knihovní prvky, které jsou kompatibilní s TZB a/nebo je lze převést na zařízení. Viz TZB kompatibilní objekty .
  • Vyberte nástroj a jedním kliknutím na segment trasy prvek vložte
  • Pokud není dostatek místa nebo není dílec v jedné linii s trasou: vloží se samostatný doplněk, nepřipojený k trase.
  • Druhý vložený prvek (trasa nebo příslušenství) převezme TZB systém připojovacího bodu prvního prvku

Umístění zařízení v trase

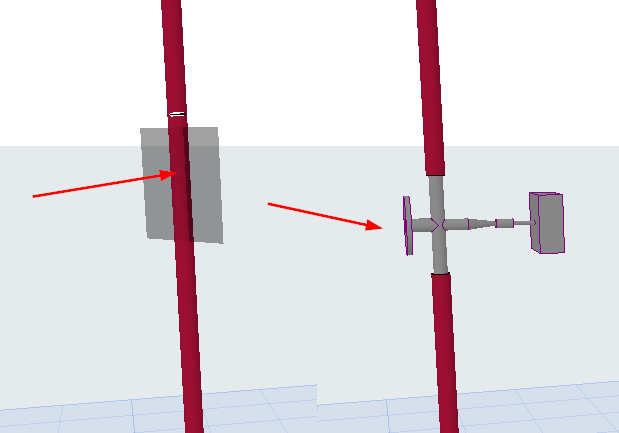

Obrázek 1. Trojcestný ventil: Vyberte trubku a kliknutím vložte
Obrázek 2. Prvek spirály: vyberte vodorovnou vzduchotechniku a kliknutím vložte

Zdědit rozměr trasy

Ve výchozím nastavení odpovídá TZB doplněk nebo zařízení velikosti své napojené trasy. Chcete-li tuto výchozí možnost změnit pro jednotlivé prvky, odškrtněte v Infopaletce volbu Velikost napojení:



Pokud je zaškrtávací pole vypnuté: TZB prvek si zachová vlastní velikost a v případě potřeby se přidá redukce.

Najít optimální napojení trasy

Při napojování trasy na koncový prvek, doplněk nebo zařízení můžete pomocí šipek nahoru a dolů zobrazit alternativní napojení trasy.

Výběr mezi překrývajícími se nepojeními: pomocí klávesy Tab procházejte dostupné porty a poté vyberte ten, který potřebujete

Obrázek 3. Stiskněte šipku nahoru/dolů.
