Popisování elektrického rozvaděče

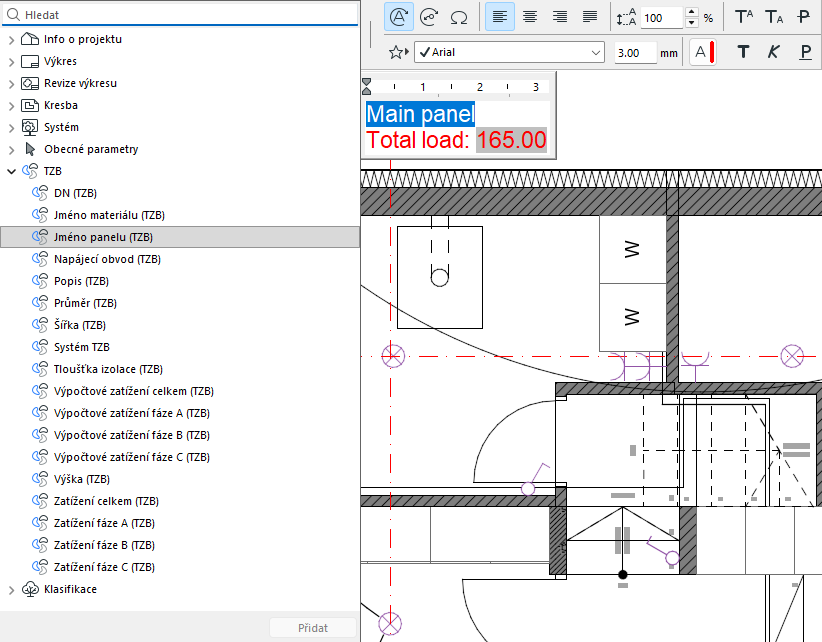

Pro elektrické rozvaděče jsou v kategorii TZB k dispozici následující parametry autotextu.



Parametry autotextu vracejí následující hodnoty:

  • Jméno rozvaděče – Název elektrického rozvaděče. V případě obvodů název nadřazeného rozvaděče.
  • Zatížení fáze A/B/C – Celkové elektrické zatížení fáze A/B/C.

Příklad: Elektrické zařízení má zdánlivý výkon 15 VA a patří do obvodu, který využívá pouze fázi A (obvody a jejich fáze jsou definovány v dialogovém okně nastavení prvku elektrického rozvaděče). Všech 15 VA přispěje do Zatížení fáze A.

Poznámka: Pokud není pro zařízení zaškrtnuto pole Zdánlivý výkon, nebo zařízení není součástí žádného obvodu (jeho pole Napájení je nastaveno na „Hlavní“), nebude zařízení přispívat k žádnému zatížení fáze.
  • Celkové zatížení – Součet zatížení fází A, B a C.
  • Výpočtové zatížení fáze A/B/C – Celkové elektrické výpočtové zatížení fáze A/B/C. Výpočet: Zdánlivý výkon, kterým elektrické zařízení přispívá k fázi, se vynásobí hodnotou koeficientu soudobosti na základě klasifikace zatížení daného zařízení.

Příklad: Elektrické zařízení přispívá 15 VA k Zatížení fáze A. Jeho klasifikace zatížení je nastavena na „Osvětlení“ s koeficientem soudobosti 0,8 (jak je určeno v Nastavení elektro projektu). Výpočtové zatížení, kterým zařízení přispívá do Výpočtového zatížení fáze A, je 15 * 0,8 = 12 VA.

  • Celkové výpočtové zatížení – Součet výpočtových zatížení fází A, B a C.
