Publikovat BIMx Hyper-model: Metoda Publikace (podrobná metoda)

Vytvoření a publikování Hyper-modelu v Archicadu pomocí Sady publikací. Tuto metodu doporučujeme (na rozdíl od rychlé metody s průvodcem), pokud znáte publikační sady, protože umožňuje přesněji a podrobněji nastavit export:

V Sadě publikací můžete vybrat konkrétní položky, které mají být do Hyper-modelu publikovány
Můžete uložit více 3D pohledů, každý s jiným nastavením (pozadí modelu, omezení textur, nastavení slunce)
Vyberte, které informace o prvcích mají být součástí Hyper-modelu

Abyste zajistili maximální možný výkon modelu Archicadu ve formátu BIMx, může být potřeba model optimalizovat.

Viz BIMx: Poznámky k datům modelu, nastavení 3D modelu a texturám.

Krok 1: Vytvoření sady publikace

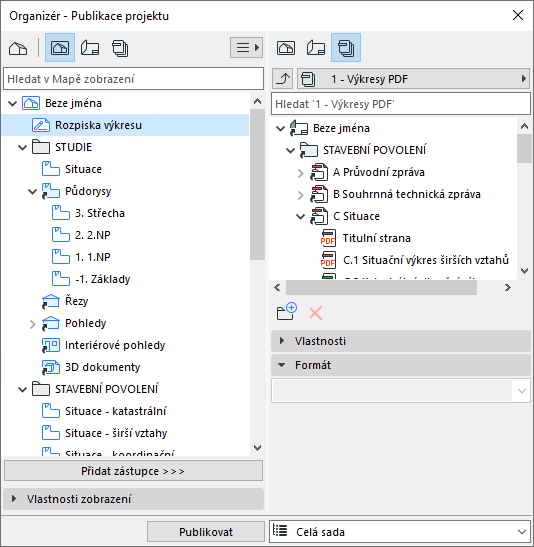

V Organizéru vytvořte potřebnou sadu publikace.

Viz také Publikace projektu.

Sestavte kombinaci více zobrazení modelu (můžete přidat i cesty kamery), výkresů nebo podskupin a libovolného počtu 3D pohledů, které mají být součástí Hyper-modelu.
Optimalizujte obsah každého 3D zobrazení - například pomocí částečného zobrazení modelu, kombinace vrstev nebo omezte 3D zobrazení pomocí ohraničení

Krok 2: Nastavení vlastností publikace

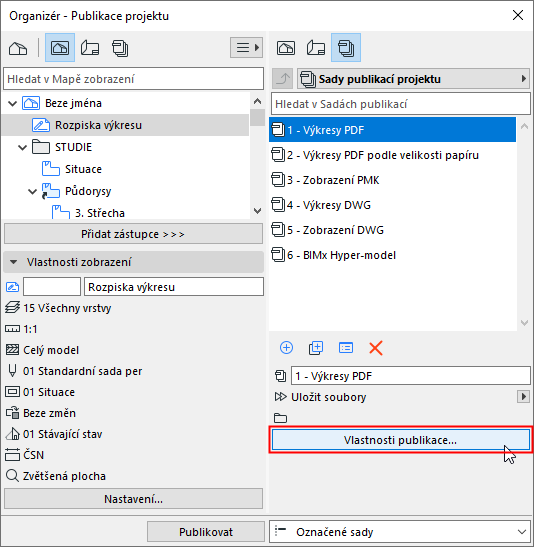

Otevřete dialogové okno Vlastnosti publikace.

Ve vlastnostech publikace vyberte, jakým způsobem chcete váš Hyper-model uložit: nahrát nebo uložit.

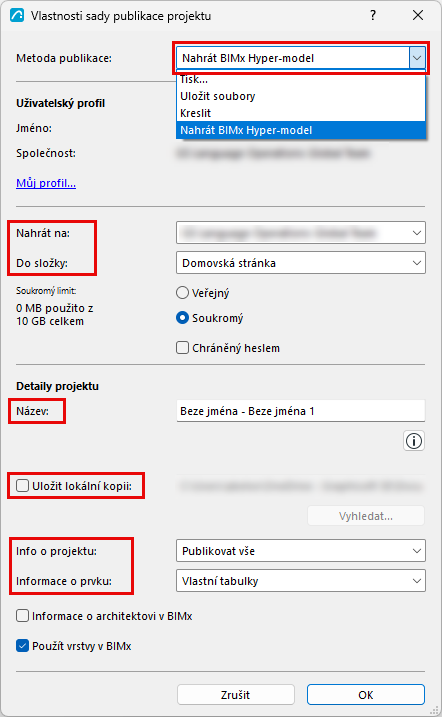

Nahrát BIMx Hyper-model

Tuto metodu publikace vyberte, pokud chcete model nahrát na Úložiště BIMx modelů na adrese bimx.graphisoft.com.

Pokud ještě nejste, přihlaste se ke svému Graphisoft účtu.
Pokud nemáte účet, zaregistrujte se v zobrazeném okně.
Nahrát na: Vyberte firemní nebo vaše osobní úložiště.
Do složky: Vyberte, jestli má být model nahrán do veřejné nebo soukromé složky. Pokud zvolíte soukromou složku, můžete nastavit heslo. Zbývající volné místo je zobrazené nalevo.
Poznámka: Volba Soukromá složka je dostupná pouze na firemním úložišti a pouze pro uživatele, kteří mají pro Archicad uzavřenou servisní smlouvu (SSA, Support Pack), předplatné nebo službu Forward.
Jméno: Hyper-model můžete přejmenovat.
Uložit lokální kopii: Pokud chcete Hyper-model uložit i na svůj disk, zaškrtněte tuto volbu a vyberte místo, kam bude model uložen při nahrávání na Úložiště BIMx modelů.
Info o projektu
vizKrok 3: Informace
Informace o prvku
vizKrok 3: Informace
Informace o architektovi v BIMx
vizKrok 4: Informace o architektovi
Použít vrstvy v BIMx: Ve výchozím nastavení zapnuto.
Zobrazení vrstev vašeho projektu Archicad v BIMx
Použijte vrstvy pro zobrazení nebo skrytí prvků 3D modelu BIMx

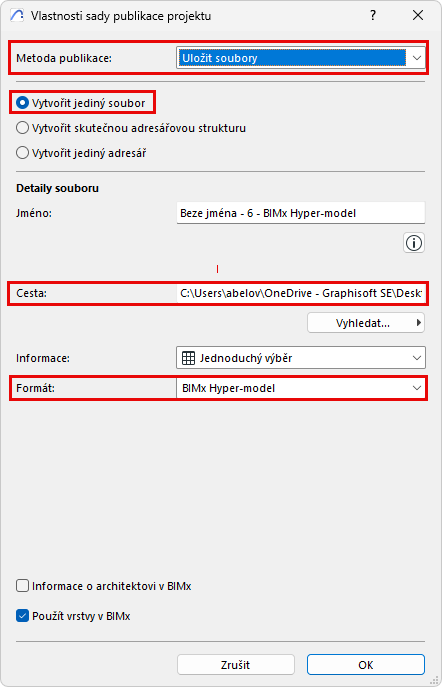

Uložit BIMx Hyper-model

Vyberte metodu uložení souborů:
Vytvořit jediný soubor
Cesta: Zadejte cílovou složku
Výběr formátu BIMx Hyper-model

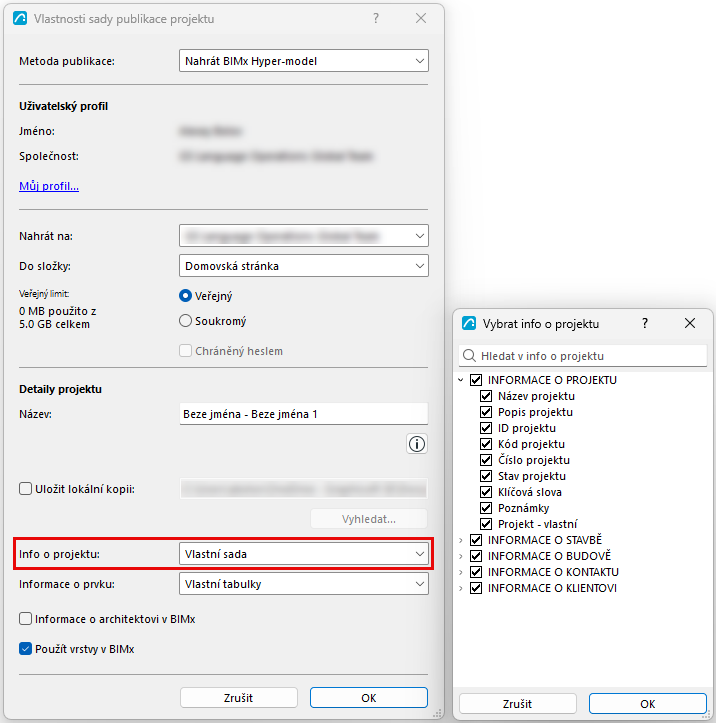

Krok 3: Info o projektu

V nabídce Info o projektu můžete určit, které informace o prvcích modelu – na základě vašich interaktivních tabulek prvků – mají být dostupné uživatelům prohlížejícím model BIMx. Můžete zvolit přenos všech, žádných nebo vlastní sady.

Dostupná data odpovídají vašemu nastavení v dialogovém okně Info o projektu.

Krok 4: Informace o prvku

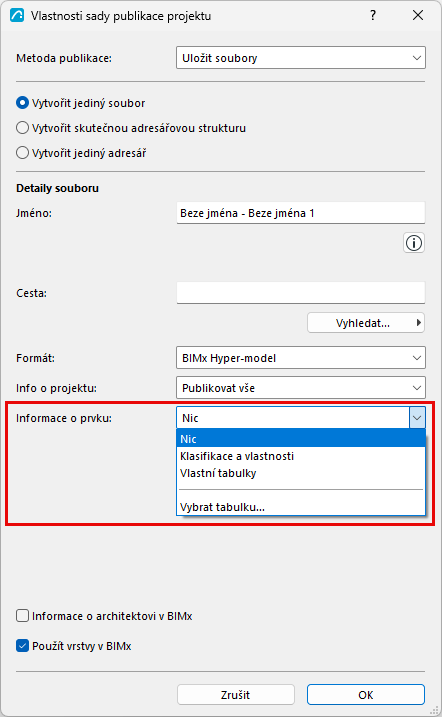

V nabídce Informace můžete nastavit, jaké informace o prvcích modelu – na základě vašich interaktivních tabulek prvků – mají být dostupné uživatelům prohlížejícím model BIMx:

Možnost Klasifikace a vlastnosti používá data nastavená na panelu Klasifikace a vlastnosti v nastavení každého prvku.
Pokud nechcete přidat žádné informace o prvcích modelu, vyberte volbu Nic (např. pokud cílový uživatel bude model pouze prohlížet jako celek a nepotřebuje zobrazovat žádné podrobnosti o prvcích.)

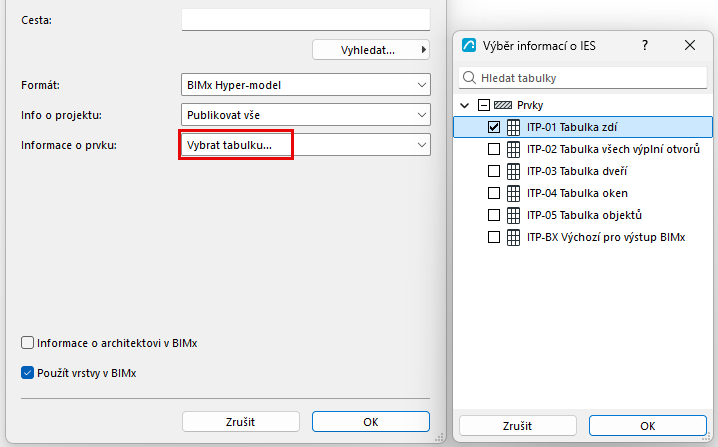

Vybrat tabulku: Kliknutím otevřete okno, kde můžete vybrat jednu či více interaktivních tabulek. Informace z tabulek budou použity v BIMx modelu.
Protože lze vybrat více tabulek najednou, můžete exportovaná data rozdělit do více samostatných tabulek (například podle typu prvků). Díky tomu je aktualizace a publikování rychlejší a správa dat snazší.
Volba Výchozí BIMx tabulka používá data nastavená v interaktivní tabulce prvků se stejným názvem. Tato tabulka je součástí standardní šablony Archicadu (INT trh), ale podle potřeby tuto tabulku můžete upravit nebo vybrat libovolné jiné tabulky.

Krok 4: Informace o architektovi

Pokud chcete, aby se při otevírání Hyper-modelu v aplikaci BIMx zobrazily informace o architektovi, aktivujte tuto volbu.

Informace musíte nejprve nastavit v Archicadu v menu Soubor > Info > Náhled na projekt a informace o architektovi v BIMx.

Viz Informace o architektovi v BIMx.

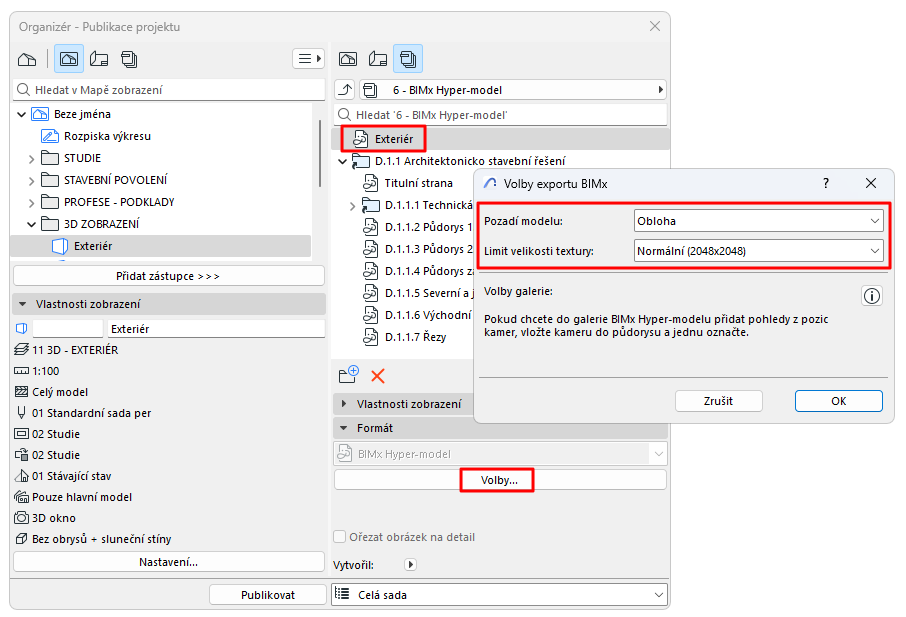

Krok 5: Volby exportu BIMx - pro každé 3D zobrazení

V Sadě publikací: vyberte 3D zobrazení a klikněte na tlačítko Volby.

Pozadí modelu

Vyberte pozadí, které bude zobrazené ve 3D při prohlížení BIMx modelu:

"Obloha" je výchozí pozadí v BIMx.

Limit velikosti textury

textury 3D modelu mohou poskytnout lepší vzhled, ale také ovlivnit velikost modelu a rychlost exportu.

Nastavte výchozí limit "Normální":

nižší limit může zrychlit export a snížit velikost modelu
vyšší limit může poskytnout lepší detaily modelu (ale vede k větší velikosti souboru).

Krok 6: Možnosti galerie pro cesty kamery

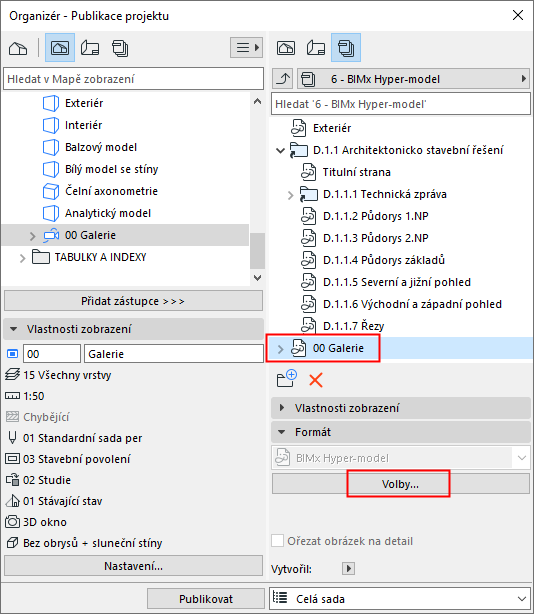

Pokud vaše sada publikace obsahuje cestu kamery: vyberte cestu v Organizéru a nastavte její volby pro galerii.

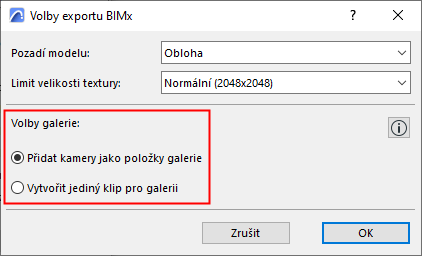

Přidat kamery jako položky galerie: Z každé kamery aktuální cesty v Archicadu bude vytvořena samostatná položka galerie (snímek v bodu zobrazení). (V aplikaci BIMx pak můžete z těchto položek galerie vytvořit prezentaci.)
Vytvořit jediný klip pro galerii: Z aktuální cesty vytvořené kamerami v Archicadu bude vytvořen jediný videoklip.

Krok 6: Proces publikace

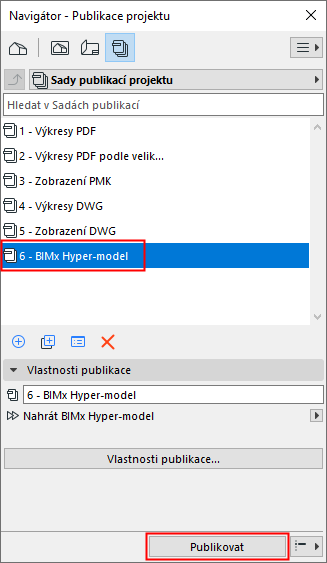

Označte sadu publikace a klikněte na tlačítko publikovat.

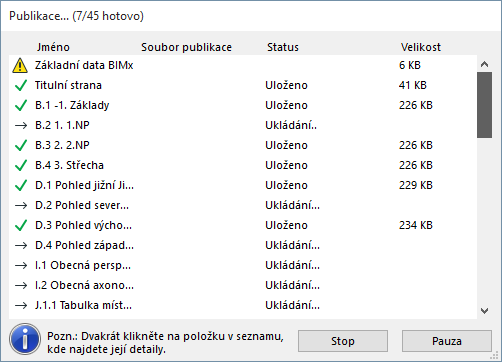

Objeví se okno, ve kterém je zobrazen proces publikace:

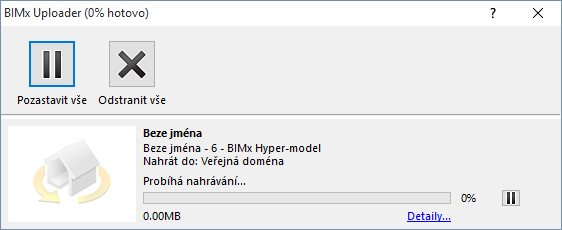

Pokud ukládáte BIMx Hyper-model na úložiště BIMx modelů, bude zobrazeno okno se stavem tohoto nahrávání. V tomto okně můžete nahrávání zastavit nebo znovu spustit.

Pro více informací klikněte na Podrobnosti.
