Záložka tepelných bloků

Pro účely energetického hodnocení jsou zóny seskupovány do “tepelných bloků”. Tepelné bloky jsou skupiny místností nebo prostorů budovy, které mají podobné požadavky na vytápění a větrání - neboli vnitřní požadavky na teplotu. Tepelné bloky jsou v energetickém modelu budovy v Archicadu reprezentovány 3D zónami.

Na záložce tepelných bloků v paletce náhledu na energetický model jsou tepelné bloky zobrazeny se všemi souvisejícími informacemi.

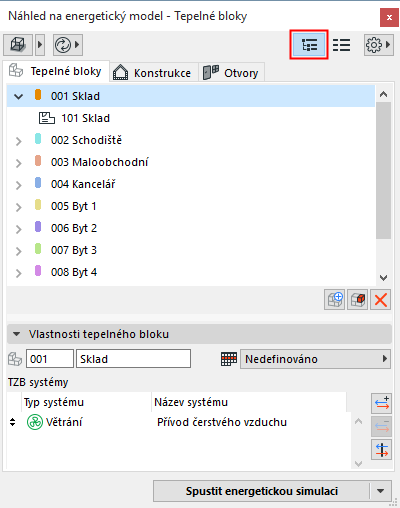

Ve stromovém zobrazení lze tepelné bloky zobrazit i se zónami, které tepelný blok tvoří - kliknutím na černou šipku u názvu tepelného bloku rozbalíte seznam. Pokud je označený tepelný blok, jeho vlastnosti jsou zobrazeny ve spodní části okna.



Vytvoření tepelných bloků

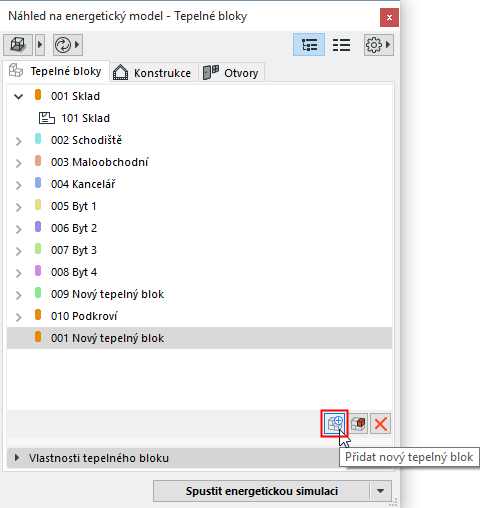

Tepelný blok vytvoříte pomocí tlačítka přidat nový tepelný blok. Jeho ID a název lze upravit v seznamu.



Přiřaďte zóny do tepelného bloku:

  • Přetáhněte 3D zóny na tepelný blok (ve stromovém zobrazení)
  • Použijte funkci najít a vybrat a výsledek přiřaďte do tepelného bloku (v seznamu)
    Poznámka: Pokud mají být zóny součástí jednoho tepelného bloku, musí na sebe navazovat.

Informace o tepelném bloku

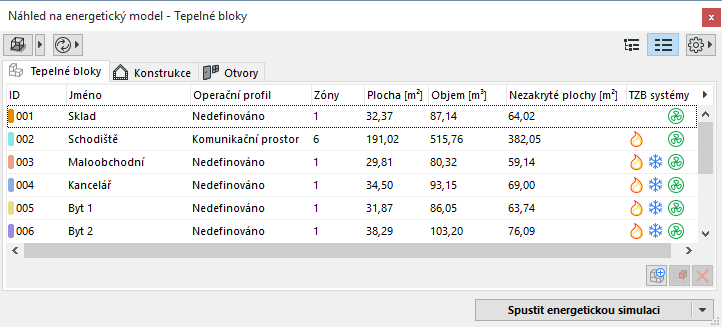

Seznam tepelných bloků může být zobrazen v tabulce nebo ve stromovém zobrazení. Na této záložce jsou dva typy dat:

  • Informace o modelu Archicadu (vychází přímo z BIM modelu):

    V případě tepelných bloků: Počet zón, podlahová plocha, objem a nezakryté plochy

  • Doplňkové informace (zadané v seznamu tepelných bloků přímo uživatelem):

    ID a název tepelného bloku, operační profil, TZB systémy.

    Viz Nastavení vlastností tepelných bloků (Energetické hodnocení).
