Vnitřní zóny pro Energetické hodnocení

Vytvořte zónu v každé místnosti budovy, a to pouze konstrukční metodou vnitřní hrana.



Energetické hodnocení není kompatibilní se zónami vytvořenými ručně. Zóny musí přímo přiléhat ke svým obklopujícím plochám. Proto nejsou zóny s konstrukční metodou referenční čára pro energetický model vhodné.

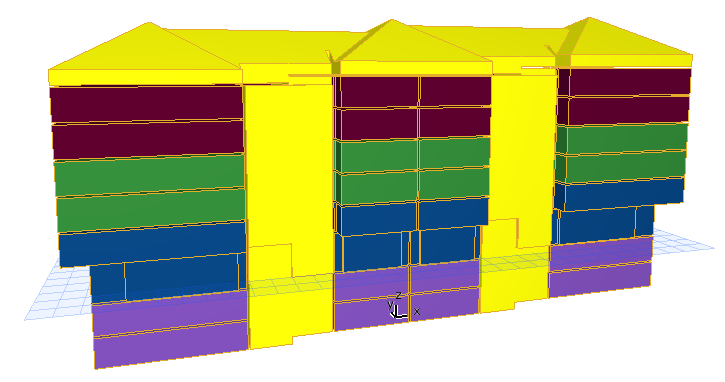

Obrázek 1. Zóny Archicadu ve vnitřních prostorách projektu

Obrysy zóny ve 3D

Při vytváření zón v půdorysu dbejte na to, aby byly kompletně obestoupeny obrysovými prvky.

  • Všechny zdi (i profilové zdi a lehké obvodové pláště) jsou automaticky brány jako obrysy zóny.
  • Pokud používáte desky jako horní nebo spodní obrys zóny, musíte nastavit výškovou úroveň a výšku zóny tak, aby se dotýkala vnitřních povrchů desek.
  • Pokud je jako obrysová konstrukce zóny použita střecha, síť, skořepina, morf nebo nějaký knihovní prvek, je kromě vytvoření zóny potřeba udělat další věc. V těchto případech:
  • Nakreslete zónu ručně a její výšku nastavte tak, aby přesahovala zamýšlenou obrysovou konstrukci.
  • Použijte příkaz 3D model > Vazba prvků a konstrukcí, jako při napojování konstrukcí nebo při operacích s tělesy, a vytvořte mezi prvky vazbu.

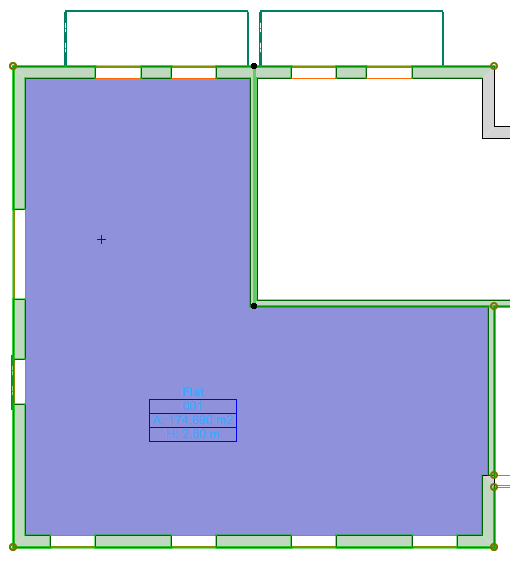

Zdi jako obrysy zón

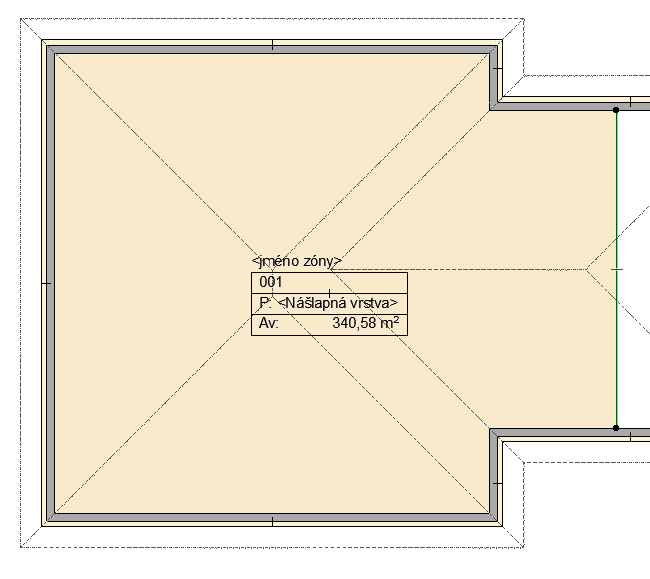

Zdi a čáry jako obrysy zón

Obrysy zóny ve 2D

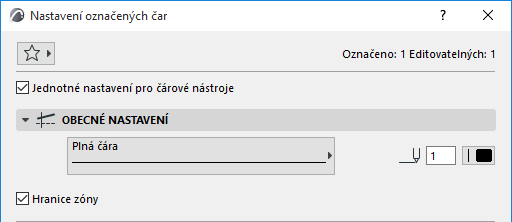

Jako obrys zóny je ve 2D možné použít i čáru. Označte čáru, kterou chcete použít jako obrys zóny a v jejím nastavení zaškrtněte políčko hranice zóny.



Je spousta situací, kdy je nezbytné použít čáru jako hranici zóny. Například:

  • Modelování obvodových zón ve skořepinových objektech
  • Atriové v budovách
  • Prostory, ve kterých jsou různé úrovně podlah nebo střech

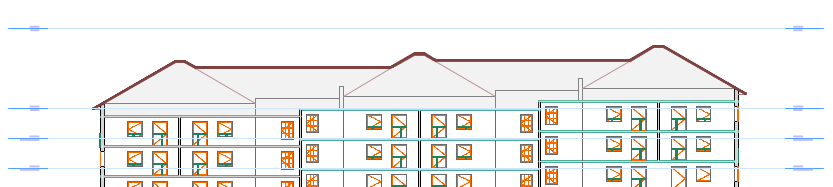

    Obrázek 2. Podkroví s rozdílnými úrovněmi podlah a střech

aktualizace zóny

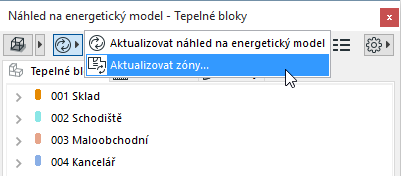

Po úpravě obrysových prvků zón použijte příkaz aktualizovat zóny v levém horním rohu paletky náhledu na energetický model. Díky tomu bude energetický model odpovídat aktuálnímu architektonickému modelu.



Zásady pro modelování zón

  • Vícepodlažní vnitřní prostory (například schodiště nebo atria) modelujte pomocí samostatných zón v každém podlaží Archicadu.

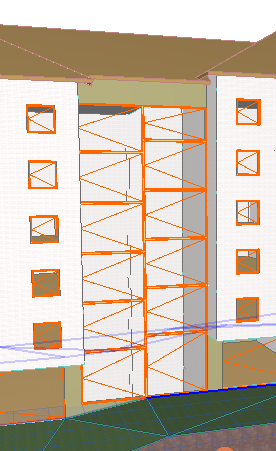

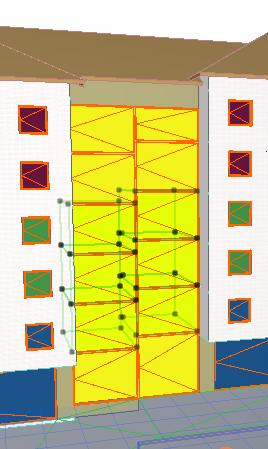

    Multistory_Thermal_block_-_Staircase_1.png    Multistory_Thermal_block_-_Staircase_2.png

    Schodiště - modelování vícepodlažního prostoru

  • Adiabatické zdi jsou zdi na obvodu budovy, které oddělují vytápěný prostor. Jsou označovány jako adiabatické protože skrze ně neproudí teplo. Typickým příkladem jsou protipožární zdi nebo zdi oddělující řadové domky.

    V takových případech vymodelujte plochy sousedních budov a v nich úzké zóny. Zónu vytvořte v každém podlaží zvlášť.
