Importovat BIM obsah

Tento příkaz umožňuje jednorázový import BIM dat, která byla předem definována v externím souboru projektu (formát PLN, PLA nebo TPL).

Následující BIM obsah je importován:

  • Klasifikační systém
  • Všechny vlastnosti importovaného klasifikačního systému
  • Předvolba “mapování” IFC převodníku, který odkazuje na klasifikační systém:
  • Mapování typů pro IFC import
  • Mapování typů pro IFC export
  • Mapování vlastností pro IFC export
  • Mapování vlastností pro IFC import

Import BIM obsahu ze souboru projektu

Pomocí příkazu Importovat BIM obsah můžete vyhledat libovolný soubor projektu, který jste si připravili nebo stáhli, a který obsahuje potřebný klasifikační systém a další definice.

  1. Použijte příkaz Soubor > Spolupráce > Klasifikace a vlastnosti > Importovat BIM obsah.
  2. V následujícím okně Spojit BIM data můžete vybrat libovolný soubor projektu (PLN, PLA nebo TPL) který obsahuje potřebné klasifikace, vlastnosti nebo definice mapování IFC převodníku.
  3. Tlačítkem Otevřít tato data importujete.

    Přečtěte si také Podmínky pro stahování a importování BIM obsahu, níže.

Stažení souboru BIM dat z webové stránky

Pomocí tohoto příkazu můžete vyhledat a stáhnout předkonfigurovaný soubor.

Tyto přednastavené soubory s různými mezinárodními standardy jsou dostupné na webových stránkách Graphisoftu: https://www.graphisoft.com/downloads//BIM_Data.html

  1. Použijte příkaz Soubor > Spolupráce > Klasifikace a vlastnosti > Stáhnout BIM obsah.

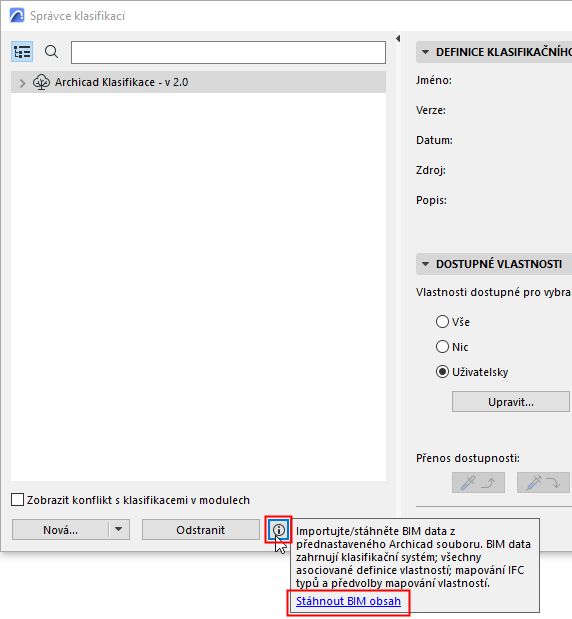

    Odkaz najdete také:

    • Správce klasifikací
    • Správce vlastností
    • v okně IFC převodníků

  2. Otevře se webová stránka Graphisoftu, kde si můžete vybrat soubor obsahující standardní definice klasifikací/vlastností/mapování.
  3. Stáhněte libovolný soubor.
  4. Použijte příkaz Soubor > Spolupráce > Klasifikace a vlastnosti > Importovat BIM obsah a vyberte soubor, který chcete importovat.

Podmínky pro stahování a importování BIM obsahu

Import bude fungovat pouze tehdy, pokud žádná z importovaných dat v cílovém projektu ještě neexistují. Pokud data v projektu budou, objeví se varování, že import selhal.

V MEP Designeru se zobrazí okno, ve kterém (obsah okna můžete rolovat směrem dolů) uvidíte kolidující data.

Odstraňte duplikovaná data z vašeho projektu a použijte znovu příkaz Importovat BIM obsah.
