Exportovat 3D model jako 3D geometrii Revitu

Tento příkaz exportuje 3D model tak, že vytvoří RVT objekty s přesnou geometrií (včetně barvy) a vlastnostmi.

1. Otevřete 3D zobrazení, které chcete exportovat. Nastavení zobrazení, včetně částečného zobrazení modelu, ovlivní obsah exportovaných objektů. Grafické styly nejsou zohledněny.
2. Použijte jeden z následujících postupů:

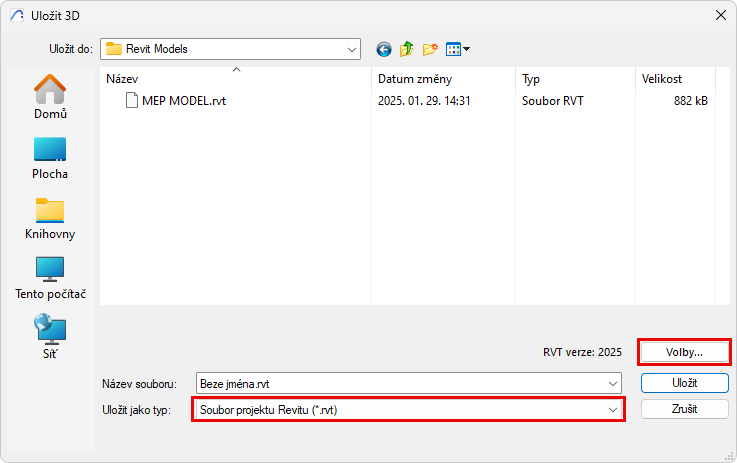

   • Vyberte Soubor > Uložit jako a vyberte typ souboru RVT (Soubor projektu Revitu).

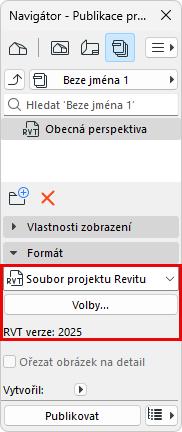

   • Přidejte 3D zobrazení do publikace a nastavte formát exportu na RVT.



     Uložení souboru jako RVT, nebo publikace do RVT formátu

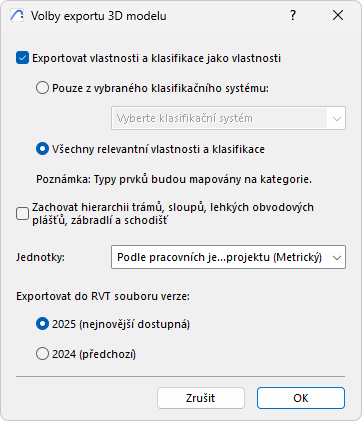

3. Klikněte na Volby pro otevření okna Volby Exportu 3D Modelu.





   • Exportovat vlastnosti a klasifikace jako vlastnosti: Zaškrtněte pro zahrnutí klasifikací a vlastností do exportovaného modelu. Protože Revit nepodporuje několik klasifikačních systémů v projektu, vyberte jednu z možností níže:
     • Pouze z vybraného klasifikačního systému: Vyberte jeden klasifikační systém, který bude použit por export. Vlastnosti z ostatních klasifikačních systémů nebudou vyexportovány.
     • Všechny relevantní vlastnosti a klasifikace: Do exportu budou zahrnuty všechny vlastnosti ze všech klasifikačních systémů. Budou také zachovány všechny klasifikační systémy, budou se ale chovat jako vlastnosti Revitu.
       Poznámka: Exportované prvky jsou namapovány do kategorií Revitu na základě jejich typu prvku v MEP Designeru.
   • Zachovat hierarchii trámů, sloupů, lehkých obvodových plášťů, zábradlí a schodišť: Zaškrtněte pro export těchto typů prvků jako samostatných prvků. Odškrtněte pro export jako hierarchické sady prvků (např.: exportovaný LOP bude obsahovat samostatné prvky rámů a panelů).
   • Jednotky: Vyberte Podle pracovních jednotek projektu pro automatické nastavení metrických nebo imperiálních jednotek, nebo nastavte ručně.
   • Verze souboru: Vyberte preferovanou verzi Revitu, do které chcete soubor uložit.

     Note:

     • 2D data jako kresby a výkresy nemohou být exportovány.
     • Parametry GDL objektů nejsou exportovány.
     • Data projektu a podlaží nejsou exportována.
     • Kontrola kolizí v Revitu může být použita na exportovaný soubor RVT.
     • Zóny jsou exportovány pouze jako 3D geometrie; místnosti v Revitu nejsou vytvořeny automaticky.
     • Prvky jsou exportovány jako tzv. DirectShape prvky (pro spolupráci). Mohou být použity jako reference pro prvky modelu. Exportované zdi tak nejsou nativními zdmi se všemi možnostmi - jde jen o referenci prvku zdi.
     • Exportovaná geometrie je zamčená; nemůže být upravena.
     • Prvky DirectShape v Revitu nemají materiály, mají pouze barvy (včetně průhlednosti); exportovány jsou tedy pouze povrchové materiály (ne stavební materiály).
