Ostatní formáty (Otevřít)

Soubor HPGL (.plt)

Více detailů najdete v kapitole Plotrování.

Metasoubor Windows Enhanced (.emf)

Metasoubor Windows (.wmf)

Datový soubor mračna bodů (.e57)

Viz Práce s mračny bodů.

Geodetická data (.xyz)

Naimportujte libovolný textový soubor obsahující xyz data (např. geodetická data) nebo podobná data a automaticky z nich vytvořte síť.

Poznámka: Jak převést soubory .xyz na objekty mračna bodů najdete zde: Práce s mračny bodů.
Poznámka: Textový soubor musí data obsahovat v řádku, v každém řádku jsou tři číselné hodnoty. Čísla může na řádku předcházet jejich ID. Mezi hodnotami používejte oddělovače. Ty musí být stejné. Oddělovač může být tabelátor nebo mezera; můžou to být také čárky nebo tečky, nicméně to nesmí být stejný znak, jaký je použit pro desetinnou čárku. Pokud řádek kromě 3 číselných hodnot (nebo 4 v případě ID) obsahuje nějaký text, bude tento zápis brán jako “komentář” a nebude zahrnut. Pokud jsou data v textovém souboru v nepodporovaném formátu, objeví se varování, že soubor nelze přečíst.
  1. Použijte příkaz Soubor > Spolupráce > Terén z geodetických souřadnic.
  2. V okně, které se objeví najděte soubor .txt nebo .xyz, který obsahuje potřebná data.

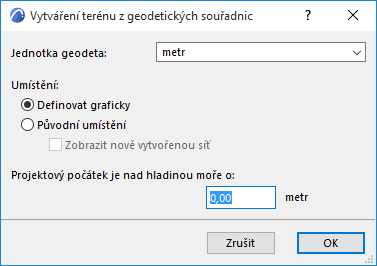

  3. Objeví se okno vytvoření terénu z geodetických souřadnic:

    • Jednotka geodeta: Vyberte jednotku geodetických dat.

Umístění:

  • Definovat graficky: Kliknutím vložíte síť na vybrané místo.
  • Původní umístění: Síť bude do projektu vložena podle počátku nastaveného v souboru.

    V tomto případě můžete po vložení zobrazit nově vytvořenou síť.

Projektový počátek je nad hladinou moře o: Zadejte hodnotu počátku projektu od hladiny moře (v jednotkách geodeta, které jste vybrali). MEP Designer při převodu souřadnic Z při vytváření sítě tuto výšku započítá.
