Použít přednastavená pravidla

Využijte pro vytvoření uživatelsky definovaných dat reference klasifikace na základě pravidel (definovaných pomocí .xml).

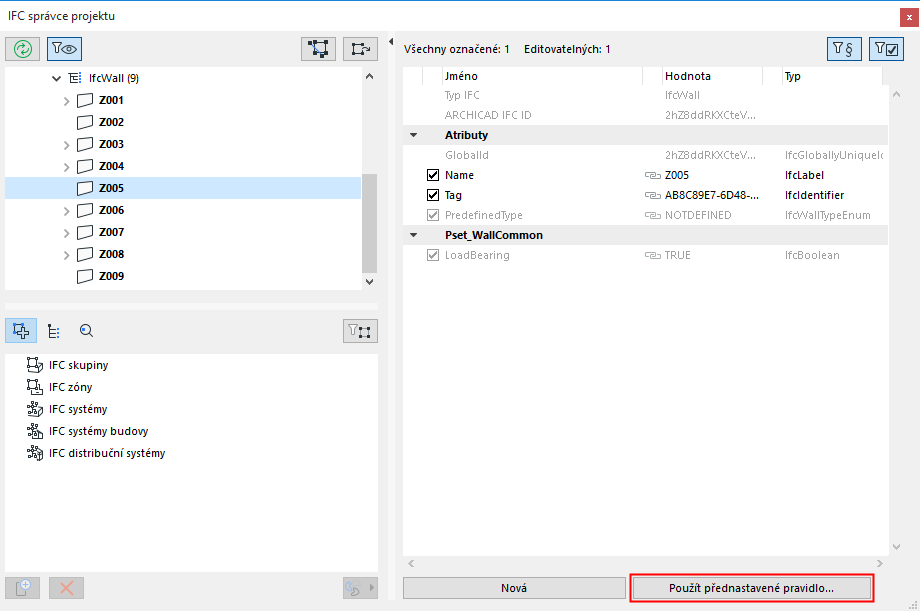

  1. V IFC správci projektu klikněte na Použít přednastavené pravidlo.


Existují tři typy předdefinovaných pravidel v závislosti na lišící se struktuře.

  • Stromové pravidlo: pro vytvoření nových dat označte prvek ve stromové struktuře
  • Tabulkové pravidlo: pro vytvoření nových dat označte řádek v tabulce
  • Příkazové pravidlo: Pro vytvoření nových dat spusťte příkaz s daným pravidlem

Program obsahuje implicitní pravidla, která závisejí na konkrétní lokalizaci MEP Designeru.

  • Dostupná pravidla najdete v následující složce. Všechna nová pravidla by měla být uložena do stejného umístění.
  • Ve Windows:Graphisoft\ MEP Designer\Výchozí hodnoty\IFC Rules
  • Na Macovi:Aplikace\MEP Designer\Výchozí hodnoty\IFC Rules

Použít přednastavené pravidlo: Příklad

Například chcete přiřadit klasifikaci střešním deskám (IfcSlabs) pomocí pravidla “OmniClass / Table 21 - Elements”:

  1. V modelu nejprve označte desky, které chcete klasifikovat (můžete použít funkci Najít a vybrat). Otevřete dialog nastavení prvků a klikněte na tlačítko "Spravovat IFC vlastnosti" v záložce Klasifikace a vlastnosti. Popř. označte odpovídající IfcSlab entity ve stromové struktuře správce projektu IFC.

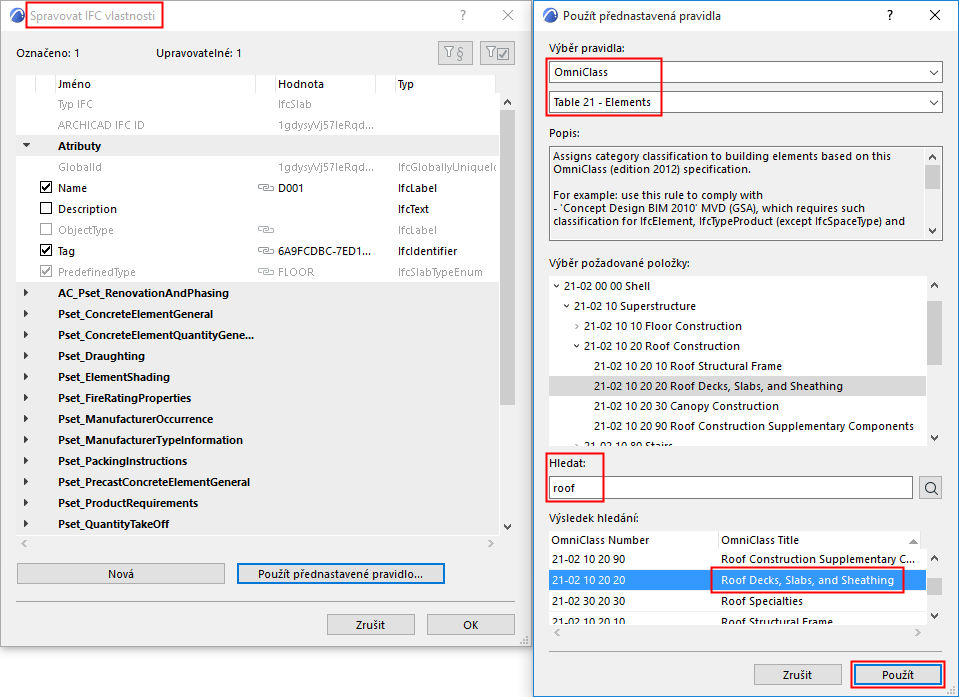

  2. Klikněte na Použít přednastavené pravidlo. V dialogovém okně vyberte pravidlo “OmniClass / Table 21 - Elements”.
  3. Do pole Hledat zadejte text “roof” a klikněte na ikonu lupy pro potvrzení vyhledávání. (Je prohledávána databáze pravidel na základě zadané části textu.)
  4. Ve výsledku hledání vyberte položku “Roof Decks, Slabs, and Sheathing”.

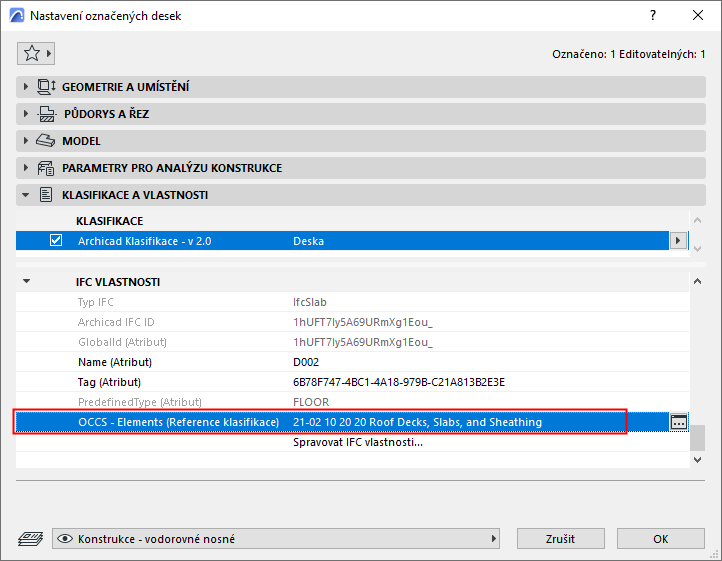

  5. Klikněte na tlačítko použít. Vytvoří se reference klasifikace s názvem “Roof Decks, Slabs, and Sheathing”, s hodnotou parametru ItemReference “21-02 10 20 20” a dalšími údaji odpovídajícími standardu OmniClass.


Poznámky

  • Po označení prvku/entity jsou ve výběru pravidel aktivní pouze relevantní pravidla. Pokud jste například označili Projekt (IfcProject), je dostupné pravidlo "Concept Design BIM 2010 (US GSA)/Project Client/Owner and Project Architect”. Všechna neaplikovatelná pravidla jsou vyznačena šedě.
  • IfcElement obsahuje stavební prvky, rozvody TZB a prvky nábytku.
  • Některá pravidla nejsou v dialogu nastavení dostupná, pokud jde o pravidla vztažená k prvkům, které nemají dialog nastavení (např. Budova (IfcBuilding), Podlaží (IfcBuildingStorey), Uživatel (IfcOccupant), Projekt (IfcProject) a Skupina (IfcGroup)).
  • Můžete vytvořit a upravit své vlastní pravidlo ve formátu .xml. Doporučujeme si nejprve prostudovat strukturu souborů již existujících pravidel (některé obsahují více pravidel) a pro vytvoření nového pravidla použít duplikát souboru pod jiným jménem.
