Definovat kritéria prvku pomocí IFC dat

V následujících funkcích mohou být využita IFC data jako kritéria prvku:

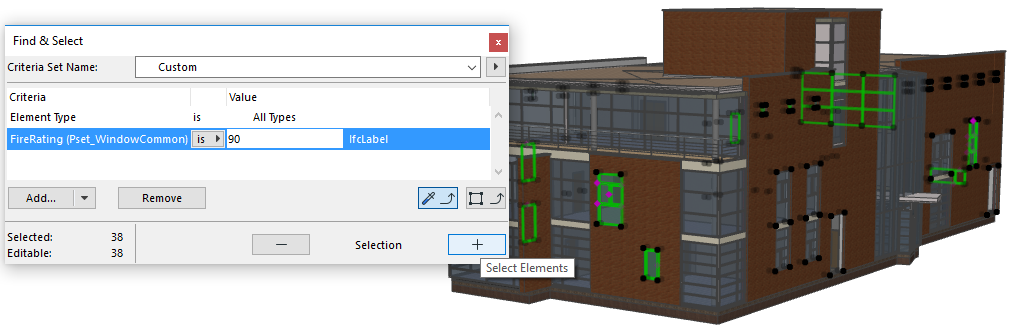

• Najít a vybrat
• Rezervace prvků na základě kritérií (Teamwork)
• Schéma interaktivní tabulky - vypište IFC data prvků aktuálního projektu

V těchto dialogových oknech:

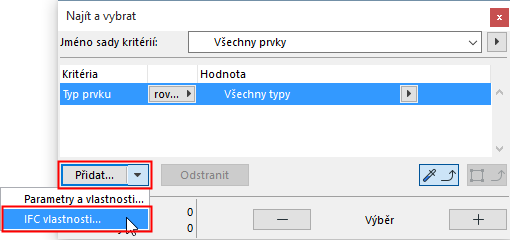

1. Při definování kritérií prvků vyberte "IFC vlastnosti" z roletky "Přidat"





2. Zobrazí se dialogové okno "Vyberte IFC vlastnosti".

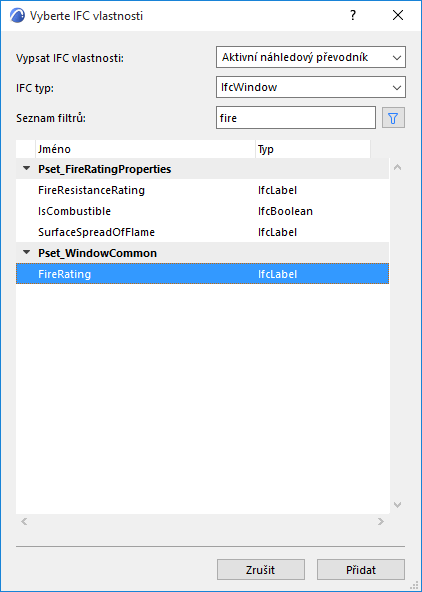

   Výběr IFC vlastností

   Zde jsou vypsána všechna IFC data přiřazená prvkům v projektu.

   Zobrazená data můžete filtrovat:

   • Zahrnout pouze IFC vlastnosti z Aktivního náhledového převodníku (na rozdíl od těch použitých v aktuálním projektu). Například chcete vytvořit kritérium funkce Najít a vybrat, které obsahuje vlastnost (např. Požární odolnost), která ještě v projektu neexistuje.
   • Vyberte pouze IFC data zvoleného IFC typu; a/nebo
   • Najděte IFC data zadáním textového řetězce do pole “filtru” seznamu.





3. Vyberte IFC data jako kritérium pro výběr prvku. Klikněte na Přidat
   • Je možné i hromadné označení.
   • Pokud označíte sadu vlastností, budou do kritérií přeneseny všechny její vlastnosti.
   • Pokud označíte složku atributy nebo reference klasifikace, budou všechny položky obsažené v dané složce přenesena jako kritéria.

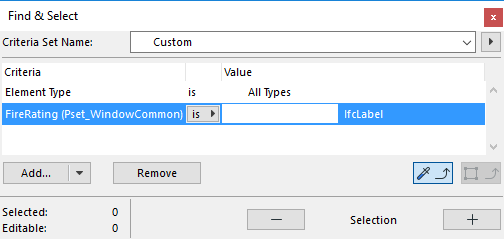

4. Zvolte hodnoty pro kritéria v závislosti na jejich typu (label, integrer, boolean atd.).
   Poznámka: V okně Najít a vybrat: Načtěte hodnoty kritérií IFC dat použitím funkcí Načíst nastavení a Kopírovat nastavení z prvků modelu se stejnými IFC daty.





Využívání IFC vlastností v interaktivních tabulkách

• Pokud označíte sadu vlastností v seznamu, budou do položky tabulky přidány všechny vlastnosti, které daná sada obsahuje.
• Pokud pro tvorbu polí tabulky vyberete parametr "Zařazení IFC", budou vypsána všechna zařazení prvku (v needitovatelné podobě), ve kterých je prvek obsažen. Pokud bude některý z prvků obsažen ve více IFC zařazení, budou všechna tato zařazení v tabulce vypsána a oddělena čárkou.
• Pokud v tabulce vypíšete data parametru "IFC produktový typ", budou vytvořeny dva sloupce: “IFC produktový typ - typ” (např. ‘IfcWallType’) a “IFC produktový typ - jméno” (atribut Jméno IFC produktového typu).

Využívání IFC datových typů jako kritérií prvků

V prostředí výběru kritéria nebo pole (např. v okně Najít a Vybrat)

1. Klikněte na tlačítko Přidat.

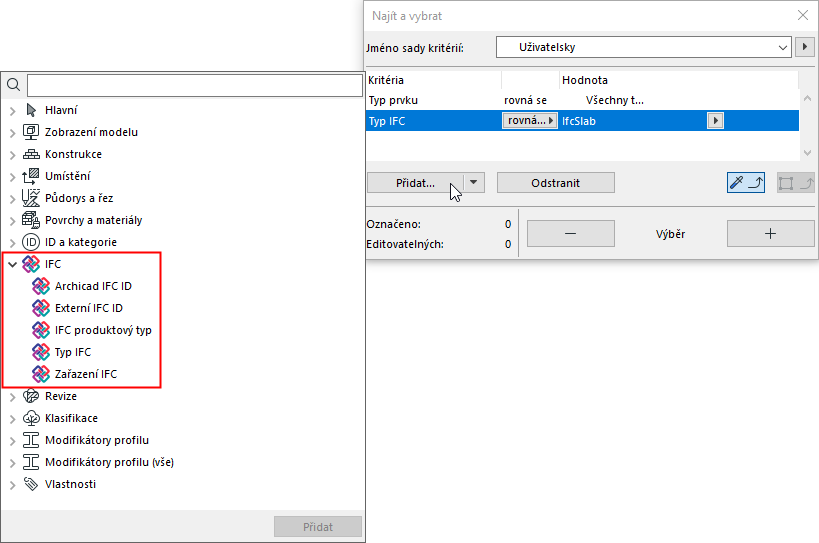

2. Ze zobrazeného seznamu vlastností vyberte IFC datový typ:





   • Archicad IFC ID (Globální IFC atribut automaticky přiřazený ke každému prvku)
   • Externí IFC ID (atribut Globalid IFC přiřazený všem prvkům při importu IFC)
   • IFC přiřazení, např. IFC skupina.
   • IFC typ (viz níže)
   • IFC produktový typ, např. IfcColumnType.

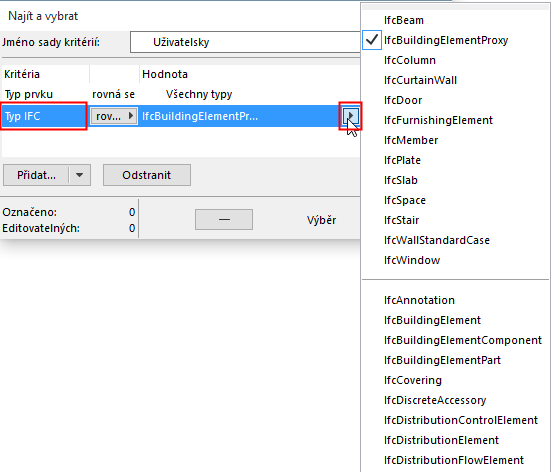

3. Pro IFC typ: seznam je rozdělen na dvě části - všechny typy dostupné v projektu (nad čarou) a všechny typy, které je možné v zobrazit a vymodelovat (pod čarou).





Seznam IFC typů obsahuje všechny "rodičovské" typy prvků (entity, které jsou nadřazeny ostatním prvkům v hierarchii IFC entit) - např. IfcBuildingElement.

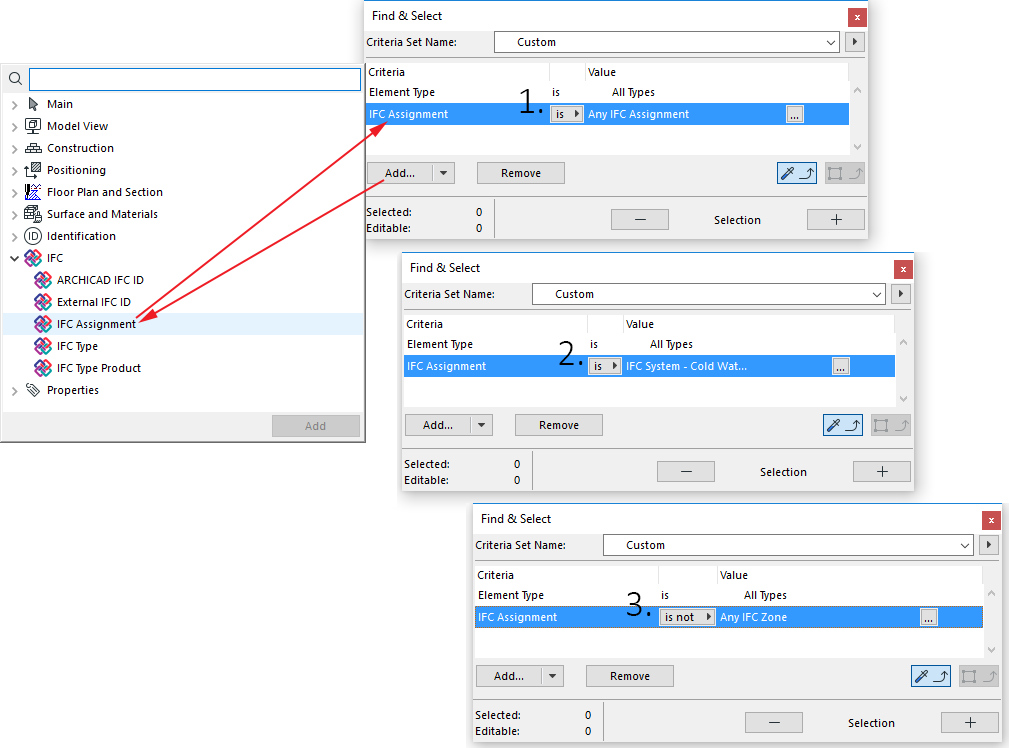

Příklady využité IFC dat jako kritérií pro funkci Najít a Vybrat:

1. Vyhledat všechny prvky, které jsou členy některého zařazení.
2. Vyhledat všechny prvky konkrétního IFC systému.
3. Vyhledejte všechny zóny, které ještě nebyly seskupeny v IFC zóně.





   Poznámka: V okně Najít a vybrat: Funkce "Načíst nastavení" nefunguje v případě použití kritéria "zařazení IFC" nebo "typ produktu IFC".
