Převod materiálů a povrchových materiálů
Soubor > Spolupráce > IFC > IFC převodníky

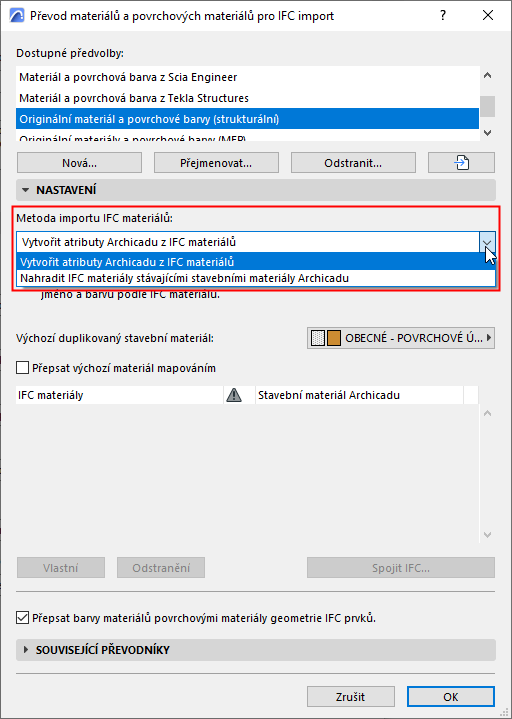

Vyberte převodník pro import a otevřete předvolbu pro převod materiálů a povrchů.
V tomto okně můžete vybrat, jak budou prvkům importovaným z IFC modelu přiřazovány stavební materiály.
Jsou tři metody importu:
Způsob 1: Nahradit IFC materiály stávajícími stavebními materiály Archicadu
Touto metodou přiřadíte všem importovaným IFC prvkům jediný stavební materiál. Tento materiál vyberte z nabídky níže. Nebudou vytvořeny žádné nové stavební materiály.
Pokud je to třeba, můžete toto nastavení přepsat mapováním materiálů: viz Přepsat výchozí materiál mapováním, níže.
Způsob 2: Vytvoření atributů Archicadu z IFC materiálů
Pro každý IFC materiál bude vytvořen stavební materiál: výchozí stavební materiál (nastavený níže) bude duplikován.
Nový stavební materiál:

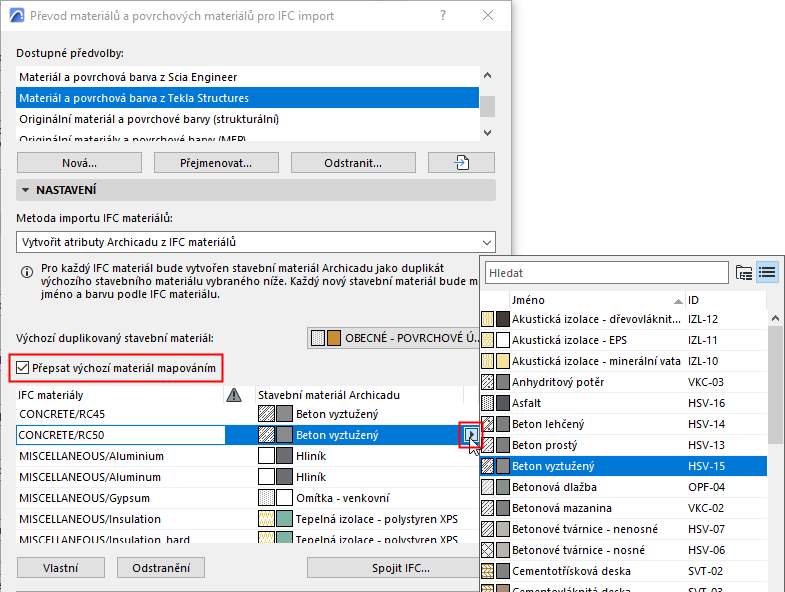

Přepsat výchozí materiál mapováním
Aktivujte tuto volbu, pokud chcete místo výchozího stavebního materiálu použít individuální mapování materiálů.
Přidání IFC materiálů do seznamu mapování:
- Klikněte na tlačítko Nové nebo
- Klikněte na možnost Sloučit z IFC a vyhledejte soubor IFC. Jména materiálů IFC souboru budou připojeny k seznamu.
Note:
- Některé přednastavené IFC převodníky pro import obsahují seznam pravidel mapování materiálů, který můžete libovolně rozšířit nebo upravit. Doporučujeme výchozí převodníky nejprve duplikovat, pak až provádět změny nastavení.
- Převodní tabulky nemůžete importovat nebo exportovat jako samostatné soubory (např. xml); můžete je exportovat/importovat spolu s celým převodníkem.
Přepsání barvy materiálu povrchovými materiály geometrie IFC prvků
IFC prvky můžou mít v IFC modelu dvě barvy: barvu materiálu a doplňkovou barvu geometrie povrchu.
Pokud aktivujete volbu Přepsat barvy materiálů, budou vytvořeny atributy povrchových materiálů s barvami přiřazenými povrchům IFC prvků.

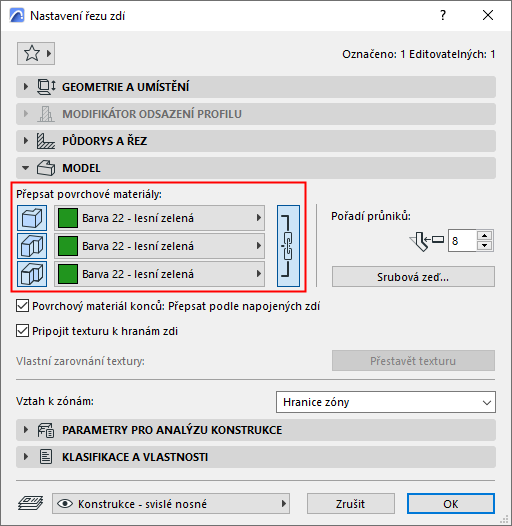

Výsledné přepsané povrchové materiály můžete zkontrolovat a upravit na panelu Model v okně nastavení příslušného prvku.
