Filtr modelu pro IFC export

Soubor > Spolupráce > IFC > IFC převodníky

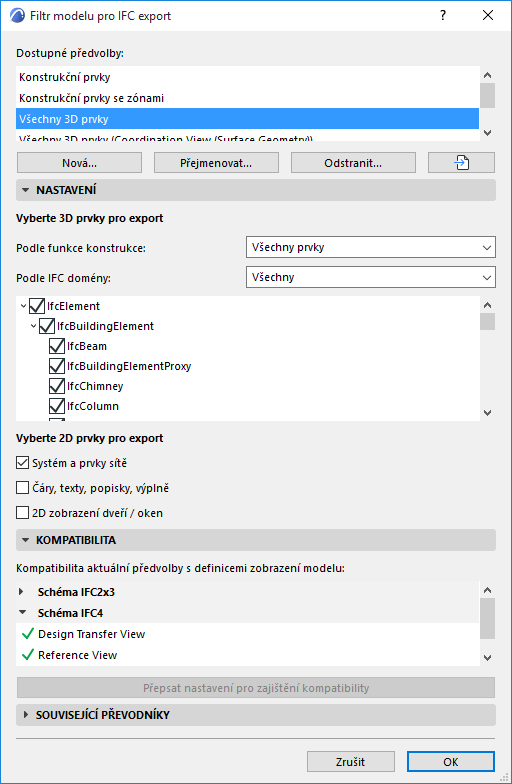

Vyberte převodník pro export a otevřete předvolbu pro filtr modelu.

Vyberte 3D prvky pro export

V tomto filtru můžete vybrat, které 3D prvky budou exportovány do IFC. Prvky můžete filtrovat podle funkce konstrukce a/nebo podle jejich IFC domény.

• Podle funkce konstrukce

  Doplňkový filtr k filtru IFC domény nastavenému níže.

  • Tento filtr zohledňuje kategorii “Funkce konstrukce” prvků: Jestli jsou nosné, nebo nenosné. Funkci konstrukce nastavíte na panelu Klasifikace a vlastnosti v okně nastavení každého prvku.
  • Možnost “Pouze nosné prvky” znamená, že budou do IFC exportovány pouze prvky klasifikované jako “nosné” (a zóny Archicadu).
  • Možnost “Všechny” zahrne všechny prvky modelu
  • Možnost “Konstrukce” zahrne pouze konstrukční prvky modelu
  • Možnost “TZB” zahrne pouze prvky technických zařízení (IfcDistributionElement).

    Viz přesné složení každého doménového filtru ve stromovém zobrazení níže. Pokud zde filtr upravíte, bude filtr změněn na “Vlastní”.

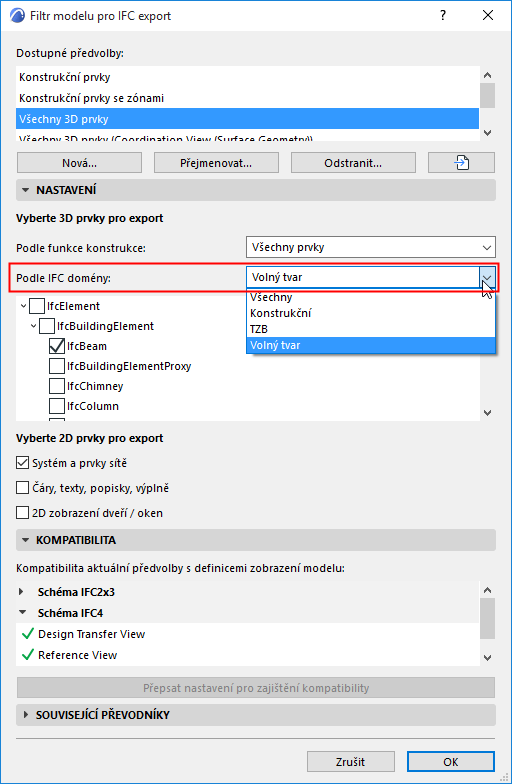

• Podle IFC domény
  Poznámka: IFC doména prvků závisí na předvolbě Mapování typů.

Vyberte 2D prvky pro export

• Systém a prvky sítě: Touto volbou zahrnete do exportovaného souboru prvky a členy systému sítě.

  Prvky sítě budou ve struktuře IFC souboru zobrazené jako IfcGrid.

• Čáry, texty, popisky, výplně: Tuto volbu aktivujte, pokud chcete exportovat 2D prvky a všechny jejich kóty.
• 2D prvky budou ve struktuře IFC souboru zobrazené jako IfcAnnotation.
• Kóty budou exportovány jako čáry a text, protože standard IFC2x3 neobsahuje prvek kóty.
• Na zahrnutí 2D prvků do exportovaného souboru má vliv také filtr “Prvky pro export” v okně “Volby uložení IFC”: pokud je při uložení zrovna aktivní okno 3D zobrazení, mohou být 2D prvky zahrnuty, pouze pokud je ve filtru nastavena možnost “Celý projekt”. (Viz Filtr modelu pro export .)
• Referenční zobrazení IFC4 neumožňuje anotace. Ponechte toto pole nezaškrtnuté pro zajištění kompatibility s referenčním náhledem IFC4.
• 2D zobrazení dveří / oken: Pomocí této volby můžete spolu s 3D geometrií exportovat také 2D symboly oken a dveří. Program, který tato data rozpozná, bude moci správně zobrazit např. směr otevírání dveří.
