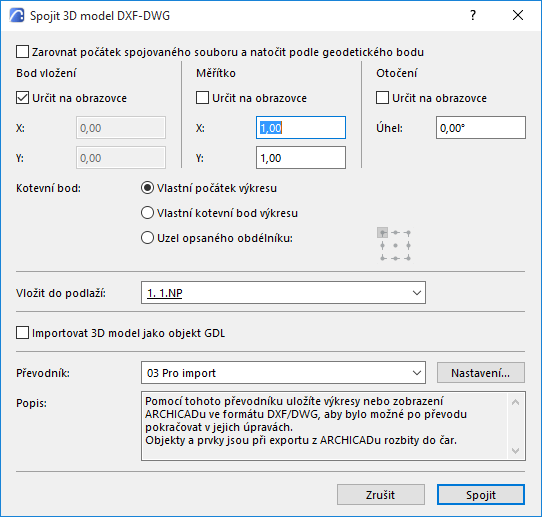

Dialogové okno Spojit 3D model DXF-DWG

Proces spojení je popsán zde: Spojit DXF/DWG.

Pomocí těchto nastavení určíte místo a způsob vložení DXF-DWG souboru do půdorysu Archicadu.

• Zarovnat počátek spojovaného souboru a natočit podle geodetického bodu: pomocí této volby vložíte spojovaný model do souřadnic a s natočením geodetického bodu Archicadu.

Následující volby umožňují definovat umístění, měřítko a umístění vkládané kresby.

• Bod vložení: (není dostupné, pokud jste zvolili Zarovnat s Geodetickým bodem)
• Zadejte souřadnice X/Y levého spodního bodu ohraničení kresby nebo jejího počátku. Nebo zvolte Určit na obrazovce a vyberte bod vložení kliknutím v půdorysu.
• Měřítko:
• Nastavte poměr měřítka ve směru X/Y. Záporné hodnoty kresbu zrcadlí.
• Nebo vyberte Určit na obrazovce a nastavte měřítko graficky.
• Natočení: (není dostupné, pokud jste zvolili Zarovnat s Geodetickým bodem)
• Otočení vložené kresby nastavíte vzhledem k bodu vložení. Nebo vyberte Určit na obrazovce a nastavte otočení ručně.

Kotevní bod: Určuje bod ohraničení kresby, kterým bude kresba vložena.

• Vlastní počátek výkresu: Globální počátek (souřadnice 0;0) připojeného výkresu bude umístěn do souřadnic určených vámi na obrazovce nebo v daném dialogovém okně.
• Vlastní kotevní bod výkresu: Vlastní kotevní bod výkresu (pokud existuje) bude umístěn do určených souřadnic.
• Uzel opsaného obdélníka: Vyberte jeden z 9 bodů obrysu. Kresba bude vložena pomocí tohoto bodu.

Vložit do podlaží: Z této nabídky vyberte podlaží, do kterého vložíte kresbu.

Importovat 3D model jako objekt GDL Aktivujte tuto volbu pro import 3D modelu jako GDL.

Převodník: Vyberte DXF/DWG převodník, který bude použit pro převod připojené kresby AutoCADu (výchozí převodník “Pro import” většinou dostačuje). Tlačítkem Nastavení můžete nastavení převodníku otevřít a upravit jej.
