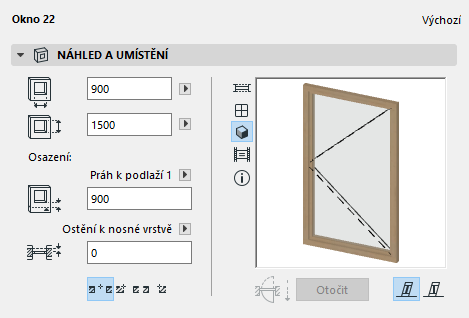

Panel náhled a umístění dveří/okna

Do tohoto pole zadejte hodnoty následujících parametrů dveří/oken:

Šířka: Sem zadejte šířku otvoru.

Výška: Zde zadejte výšku otvoru.

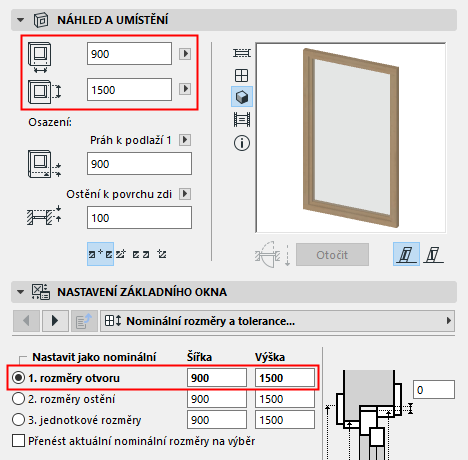

Poznámka: Tyto rozměry šířky a výšky jsou nominálními rozměry, které lze zadat také na panelu s grafickým rozhraním v části Nominální rozměry a tolerance.

Hodnota výšky prahu/nadpraží: Zadejte výšku nadpraží dveří nebo okna nebo výšku parapetu okna nebo prahu dveří.

Nastavte referenční bod parapetu (prahu)/nadpraží z nabídky nad polem s hodnotou:

Viz také Výšky parapetu (prahu) a nadpraží.

Ostění: Zadejte hodnotu hloubky ostění dveří/okna.

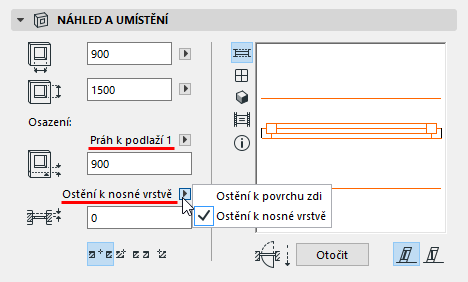

Ostění můžete kotvit buď k povrchu zdi nebo povrchu nosné vrstvy zdi (nejbližší nosné vrstvě, pokud je nosných vrstev více). Tato volba má smysluplné využití, pokud pracujete se sendvičovými zdmi.

Viz také Ukotvení ostění.

Poznámka: Hodnota ostění na panelu Náhled a umístění je stejná jako hodnota hloubky ostění na záložce Ostění na panelu Vlastní nastavení v okně nastavení okna/dveří.

Náhled

Viz také Volby náhledu.

Tlačítkem otočit můžete změnit směr otevírání označených dveří/oken, přičemž rám zůstane nezměněn. (Toto tlačítko je dostupné také v Infopaletce).

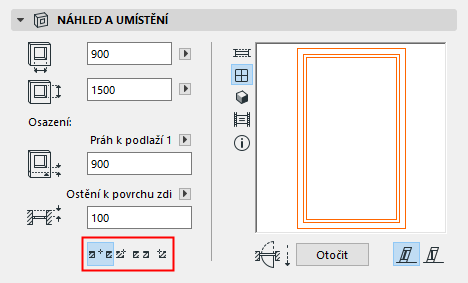

Kotevní bod: Tímto nastavením určujete metodu vkládání dveří/okna. Podle potřeby vyberte, jestli chcete dveře/okno vkládat za středový nebo krajní bod.

Při vkládání otvoru do zdi můžete libovolně kotevní bod měnit (buď volbami v Infopaletce nebo klávesovou zkratkou.)

Viz také Vložení oken nebo dveří.

Rovina otevření: Tento ovládací prvek se používá při vkládání dveří/okna do šikmé zdi.

Asociovat se zdí: Rovina dveří/okna bude rovnoběžná s rovinou zdi.
Svisle: Dveře/okno se umístí svisle bez ohledu na rovinu zdi, ve které jsou umístěny.
Více informací naleznete v tématu Nastavení roviny okna/dveří u šikmých nebo složitých zdí.
