Bienvenue dans MEP Designer !
MEP Designer est une solution BIM spécialisée pour les ingénieurs. Intégré à la plateforme Archicad, il permet la modélisation, la documentation et la coordination efficaces des systèmes MEP (gaines de ventilation, tuyauteries et câblages) dans un environnement BIM collaboratif.
Comment MEP Designer s'intègre-t-il dans le flux de travail d'un ingénieur - avec ou sans Archicad ? Voir ces sections :
Boîte à outils dédiée à la conception MEP
Documentation et création de points de vue : Toutes les fonctionnalités
Éléments architecturaux essentiels : Créer et modifier - Affichage avec substitution
Éléments architecturaux en affichage uniquement (à partir de modèles Archicad importés)
Nomenclature interactive pour les données relatives au MEP
Projet partagé avec MEP Designer et Archicad
Travailler sur des projets Archicad
Boîte à outils dédiée à la conception MEP
L'interface MEP Designer est optimisée pour le travail d'ingénierie MEP. La boîte à outils MEP contient une large gamme d'outils spécialisés :
Les outils Zone, Forme et Ouverture, entièrement fonctionnels, sont également inclus pour permettre une modélisation précise au sein de la structure du bâtiment.
Documentation et création de points de vue : Toutes les fonctionnalités
Utiliser l'ensemble des outils de documentation (tels que les cotations et les étiquettes) et les outils de création de points de vue (tels que les coupes, les élévations et les détails) pour finaliser le modèle MEP.

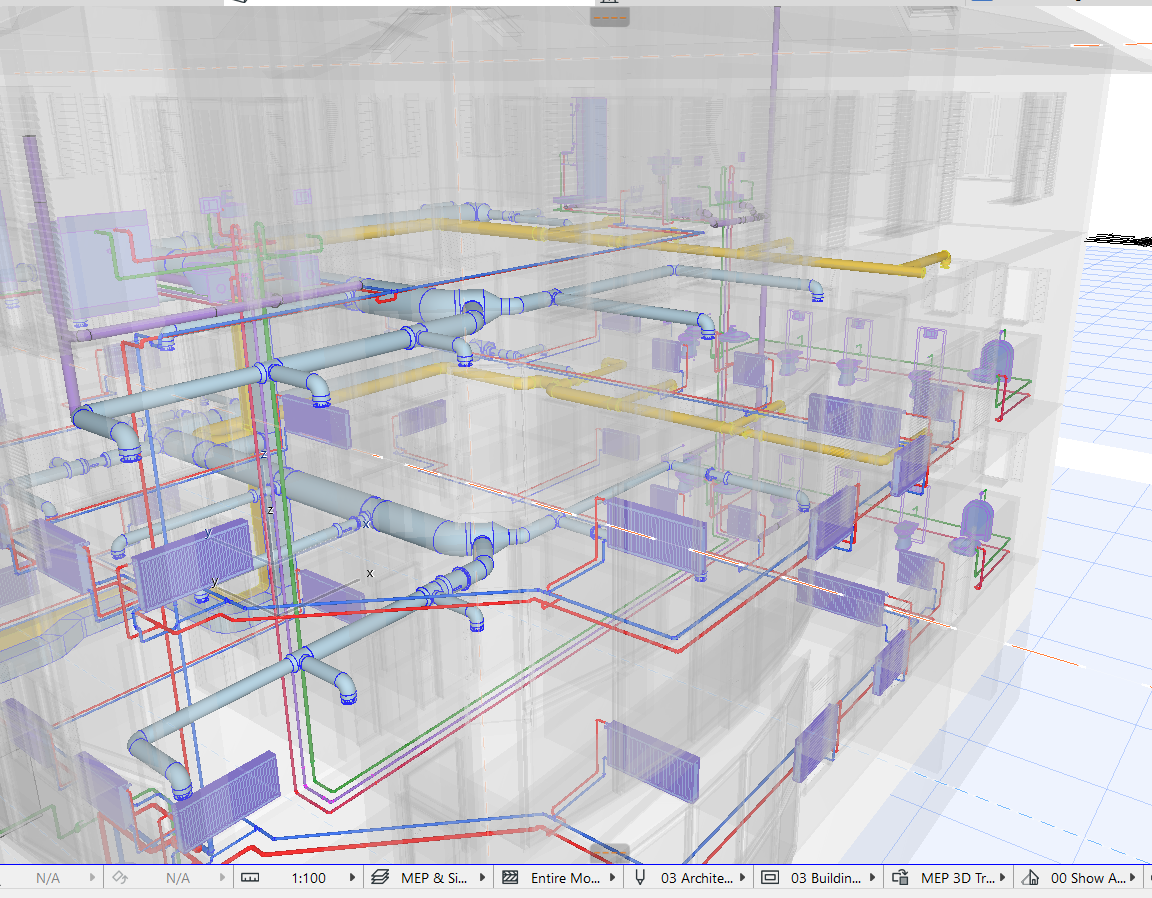

Éléments architecturaux essentiels : Créer et modifier - Affichage avec substitution
Un ensemble limité d'outils architecturaux essentiels est disponible. Vous pouvez créer et modifier les structures suivantes, mais elles sont destinées à servir de référence pour votre maquette MEP et sont affichées avec une substitution grise.
Les structures composites et les profils complexes sont pris en charge, mais ils sont également affichés avec une substitution grise : les couches ne sont pas visibles dans le modèle.
Utilisez les substitutions graphiques pour ajuster précisément la transparence souhaitée pour chaque élément architectural.
|
Créer et modifier ces élémentsAffichés avec substitution |
|
Mur |
|
Dalle |
|
Poteau |
|
Poutre |
|
Toit |
|
Objet |
|
Porte |
|
Fenêtre |
Éléments architecturaux en affichage uniquement (à partir de modèles Archicad importés)
Si vous ouvrez un modèle Archicad dans MEP Designer, vous verrez tous les éléments du modèle.
Cependant, certains éléments d'Archicad ne peuvent pas être créés ou modifiés dans MEP Designer (vous pouvez voir leurs paramètres, mais vous ne pouvez pas les modifier).
Ces éléments de construction sont affichés avec une substitution grise.
Utilisez les substitutions graphiques pour définir la transparence souhaitée pour chaque élément architectural.
|
Éléments en lecture seule (Impossible de créer ou de modifier)Affichés avec substitution |
|
Coque |
|
Escalier |
|
Rampe |
|
Mur-rideau |
|
Ouverture de toit |
|
Fenêtre d'angle |
|
Tête de mur |
|
Maillage |

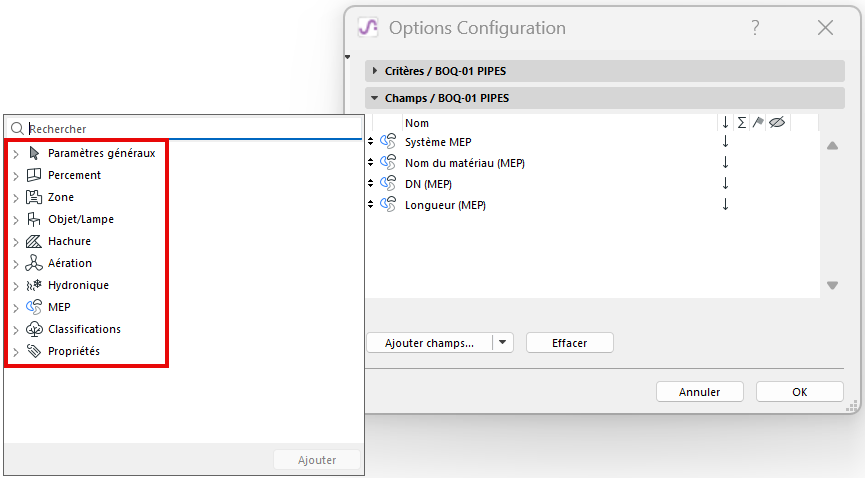

Nomenclature interactive pour les données relatives au MEP
La nomenclature interactive permet d'établir une liste personalisable de données générales et spécifiques (paramètres, classifications, propriétés) pour les éléments suivants :
|
Nomenclature interactive :Liste des paramètres relatifs à : |
|
Eléments MEP |
|
Ventilation |
|
Ouverture |
|
Zone |
|
Objet/Lampe |
|
Hachure |
Projet partagé avec MEP Designer et Archicad
Grâce à la fonction partage, vous pouvez partager un projet MEP Designer et inviter d'autres utilisateurs de MEP Designer ou d'Archicad à collaborer sur le projet.
Les utilisateurs de MEP Designer peuvent également rejoindre un projet partagé depuis Archicad.
Un rôle prédéfini "Ingénieur MEP" est disponible, avec des autorisations spécifiques pour les ingénieurs MEP :
Travailler sur des projets Archicad
MEP Designer utilise les mêmes formats de fichiers de projet (.pln, .pla) qu'Archicad.
- Ouvrir/Fusionner : Vous pouvez ouvrir ou fusionner un modèle Archicad ou des mises en page dans MEP Designer. Les éléments de construction d'Archicad sont affichés avec une substitution et l'édition est limitée ou indisponible, selon l’outil utilisé (voir ci-dessus).
Vous pouvez également copier et coller des éléments entre Archicad et MEP Designer.
- Modules : Dans MEP Designer, les modèles Archicad peuvent être liés en tant que modules, mais ces modules ne peuvent pas être modifiés.
