Éditer et gérer les matériaux de construction

Editer un matériau de construction

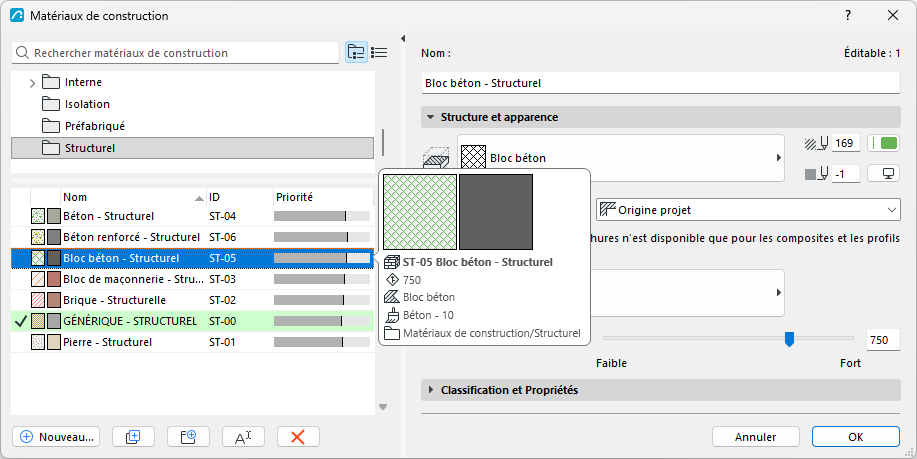

1. Sélectionnez un ou plusieurs Matériaux de construction à éditer.
   Conseil : En vue dossiers, sélectionnez un sous-dossier pour éditer tout son contenu en une seule fois.

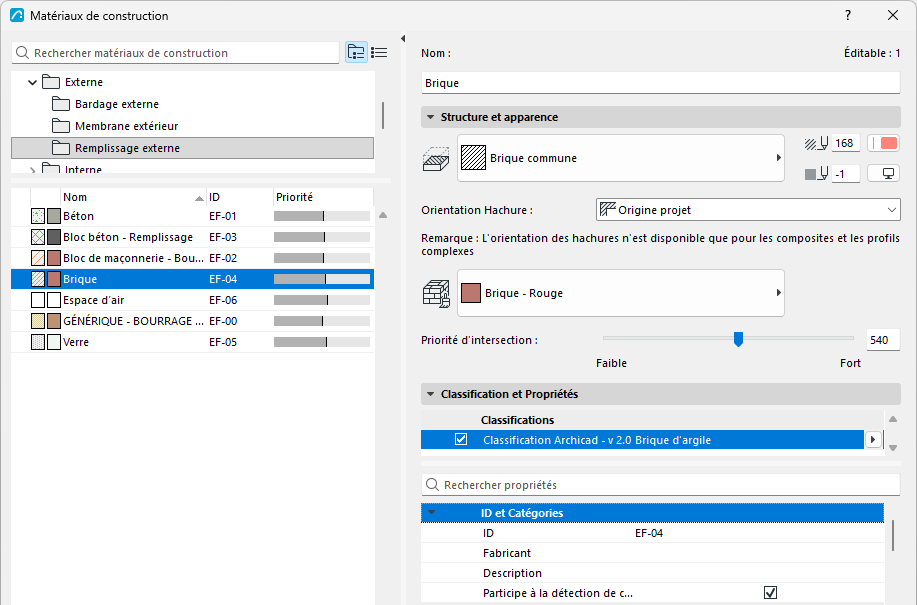

2. Utilisez les champs situés sur le côté droit du dialogue pour modifier les propriétés





Hachure coupée

Définissez une hachure coupée pour ce matériau de construction dans le menu déroulant. Ce contrôle déroulant ne liste que les hachures définies comme des hachures coupées : voir Catégories de Hachures

Stylo premier plan hachure coupée/Stylo fond hachure: Choisissez les couleurs de stylo du premier plan et du fond de ce matériau de construction.

Voir aussi Elimination des lignes entre les éléments du modèle.

Orientation Hachure

Cette option affecte seulement le motif de hachure des matériaux de construction appliqués aux éléments composites et aux profils complexes. Choisissez une option d'orientation de la hachure :

• Origine projet : Le motif de hachure prend son origine à l'origine du projet.
• Origine l'élément : Le motif de hachure est aligné sur la direction de l'élément.
• Ajuster à couche : (Disponible pour les hachures symbole seulement.) Le motif s'inscrit dans les limites de l'épaisseur de la couche.

Sujets liés :

Définir orientation des motifs de hachure vectoriels ou symbole

Hachures symbole comme couche d'élément composite : Ajuster à couche

Surface

Choisissez une surface pour afficher ce matériau de construction en 3D.

Voir aussi :

Priorité de l'intersection (Matériau de construction)

Classification des matériaux de construction et Propriétés
