Déplacer/Tourner/Rétablir référence

Ces trois icônes de commande sont disponibles dans la palette Trace et comparaison :

De gauche à droite :

• Déplacer : Cliquez sur cette icône pour déplacer la référence vers un autre endroit.
• Rotation : Cliquez sur cette icône pour faire subir une rotation à la référence.
• Rétablir : Utilisez cette icône si vous souhaitez rétablir la position par défaut de la référence, si vous l'avez modifiée.
  Remarque : Les mêmes commandes sont disponibles à partir du menu contextuel ouvert en faisant un clic droit dans n'importe quelle fenêtre qui contient une référence ; et dans la liste déroulante de commandes de Référence de la barre d'outils Standard.

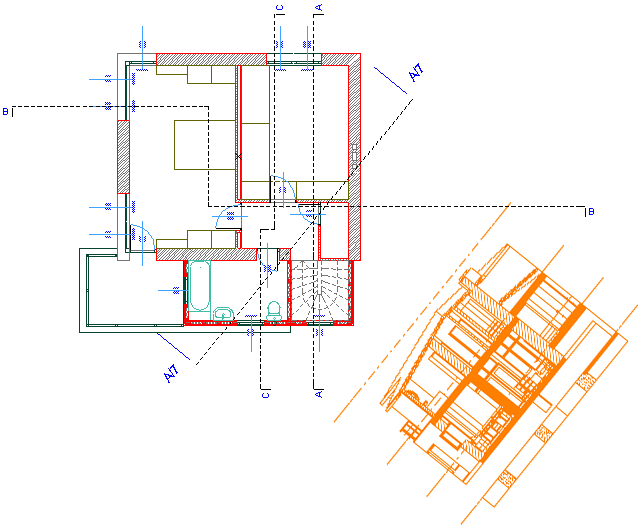

Sur l'image qui suit, un point de vue de type Coupe est affichée comme référence et a subi une rotation avec le Plan qui contient la marque de Coupe :

Les commandes de Translation/Rotation appliquées à la référence sont données par les coordonnées de l'Inspecteur (ces données sont calculées suivant le système de coordonnées du contenu actif et non suivant celui de la référence.)
