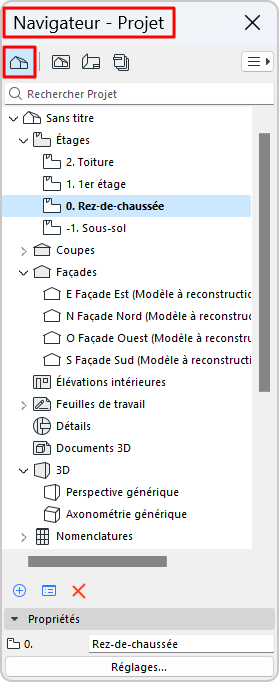

Arborescence des points de vue du projet, organisés en dossiers. Les icônes des points de vue (dans le Navigateur et la barre d'onglets) sont noires.
Utilisez le champ de recherche pour localiser les éléments par leur nom.
Qu'est-ce qu'un point de vue ?
Un point de vue représente une fenêtre ouverte sur une partie donnée de votre projet.
Les points de vue sont répertoriés dans le Plan du Projet du Navigateur et organisés en dossiers (il existe un dossier nommé pour chaque type de point de vue).
Pour les points de vue de type coupe, vous pouvez également les organiser librement dans autant de sous-dossiers personnalisés que souhaité.
Remarque : Une fois que vous avez enregistré les réglages d'un point de vue, une vue est créée (et ajoutée au Plan des vues) et peut ensuite être placée sur une mise en page.
Les dossiers du Plan du Projet
Etages
Tous les Etages définis pour le projet.
Remarque : Dans le Plan du Projet l’identifiant de l'étage n'est pas éditable. L'identifiant de l'étage est le même que son numéro, défini dans le dialogue Définir étage.
Coupes, façades, élévations intérieures, feuilles de travail, détails et documents 3D
Dossiers contenant les points de vue correspondants.

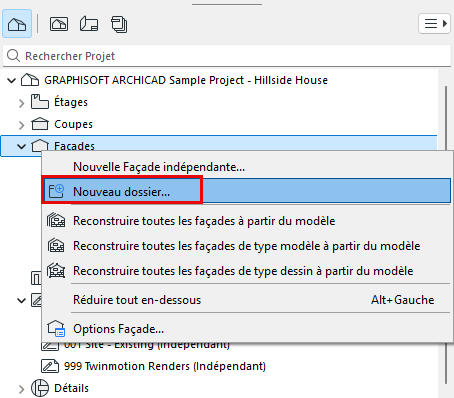

Pour ces points de vue, vous pouvez créer autant de dossiers et sous-dossiers personnalisés que nécessaire : faites un clic droit sur un élément, puis utilisez les commandes du menu contextuel pour créer un nouveau dossier.
Glisser-déposer (dossiers et points de vue de type coupe)
Glissez-déposez librement vos points de vue entre différents dossiers, à n'importe quel niveau
Sélectionnez plusieurs points de vue et/ou dossiers, et faites-les glisser tous ensemble vers un nouvel emplacement
Le glisser-déposer n'est possible qu'au sein de la même section de l'arborescence du plan du projet. Par exemple, vous ne pouvez pas déposer des élévations dans des coupes.
Après un glisser-déposer, les éléments portant des noms identiques sont automatiquement renommés par l'ajout d'un numéro séquentiel
Les familles d'élévations intérieures ne peuvent pas être séparées les éléments parents et enfants sont toujours déplacés ensemble
Remarque : Vous pouvez cloner n'importe quel dossier du plan du projet pour créer un ensemble correspondant de vues liées dans le plan des vues. Si vous déplacez des points de vue de type coupe vers différents dossiers du plan du projet, les dossiers clones du plan des vues sont automatiquement mis à jour.
3D
Contient les projections 3D et les parcours des caméras.
Deux projections sont fournies par défaut : Perspective générique et Axonométrie générique.
Lorsque vous placez des caméras dans le projet, leurs noms apparaissent dans le dossier 3D groupés sous parcours.
Contient les nomenclatures interactives (éléments, composants, surfaces) créées pour la documentation du projet. Utilisez la Nomenclature interactive comme base pour commander des portes, des fenêtres et d'autres éléments de construction auprès des fabricants et pour vérifier la cohérence des éléments selon un jeu de critères.
