Créer un Congé ou un Chanfrein

Choisissez la commande Edition > Modifier > Congé/Chanfrein pour créer un congé ou un chanfrein à l'intersection de deux lignes/polylignes, deux murs droits ou aux angles d'un élément polygonal.

Ces commandes sont également disponibles dans la barre d'outils standard.

Pour les options spéciales de congé/chanfrein disponible pour les formes, voirEdition basique des formes: Créer un Congé/Chanfrein sur une forme.

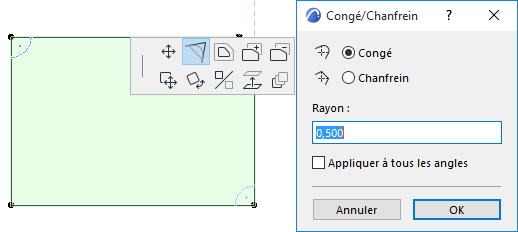

Pour ouvrir le dialogue Congé/Chanfrein, sélectionnez les deux lignes ou l'élément polygonal.

Ensuite, utilisez l'une des méthodes suivantes :

• Choisissez la commande Edition > Modifier > Congé/Chanfrein, ou
• si l'élément sélectionné est un polygone, choisissez l'icône Congé/Chanfrein dans la palette contextuelle.





Choisissez la commande Congé ou Chanfrein:

• Congé réunit les extrémités de deux segments droits en un arc.
• Chanfrein réunit les extrémités de deux segments droits en dessinant un segment droit et en coupant leurs angles.
• Entrez le rayon du congé/chanfrein. (Le chanfrein ne possède pas de rayon, mais il sera dessiné le long de la corde des arcs ayant le rayon spécifié.)
  Remarque : Dans le cas d’une valeur de rayon trop importante, le rayon sera automatiquement réduit de façon que l’arc du congé contienne le nœud voisin le plus proche.
• Cliquez sur OK.
  Remarque : Les commandes Congé, Chanfrein et Intersection n'agissent pas sur les éléments groupés à moins d'avoir suspendu cette fonction.

  Voir Suspendre Groupes.
