Tailler des éléments avec les Ciseaux
Utilisez la commande Taille pour enlever la partie d'un élément s'étendant au-delà de son point d'intersection avec un autre élément ou pour découper une partie d'un élément entre deux points d'intersection.
Eléments que vous pouvez tailler : Murs, Poutres, Lignes, Cercles, Arcs de cercle, Polylignes et Splines.
Procédez ainsi :
- Choisissez la commande Edition > Modifier > Tailler ou enfoncez la touche Ctrl (Windows) ou Cmd (Mac).

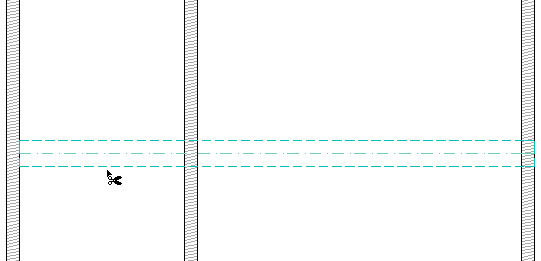

- Le curseur en forme de Ciseaux apparaît. Placez-le sur un élément que vous pouvez tailler et cliquez sur le segment à couper.

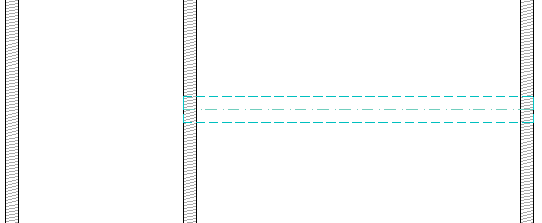

- Le programme effacera la partie de l'élément touché par le curseur entre les deux points d'intersection les plus proches.

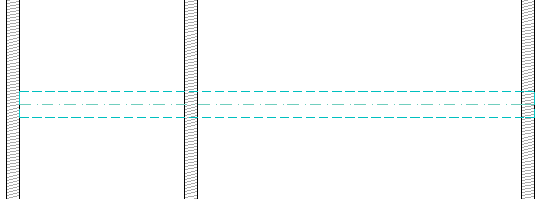

Dans l'exemple qui suit, vous voulez tailler une partie d'une poutre - celle qui se trouve entre les deux murs à gauche.
